Planet KT

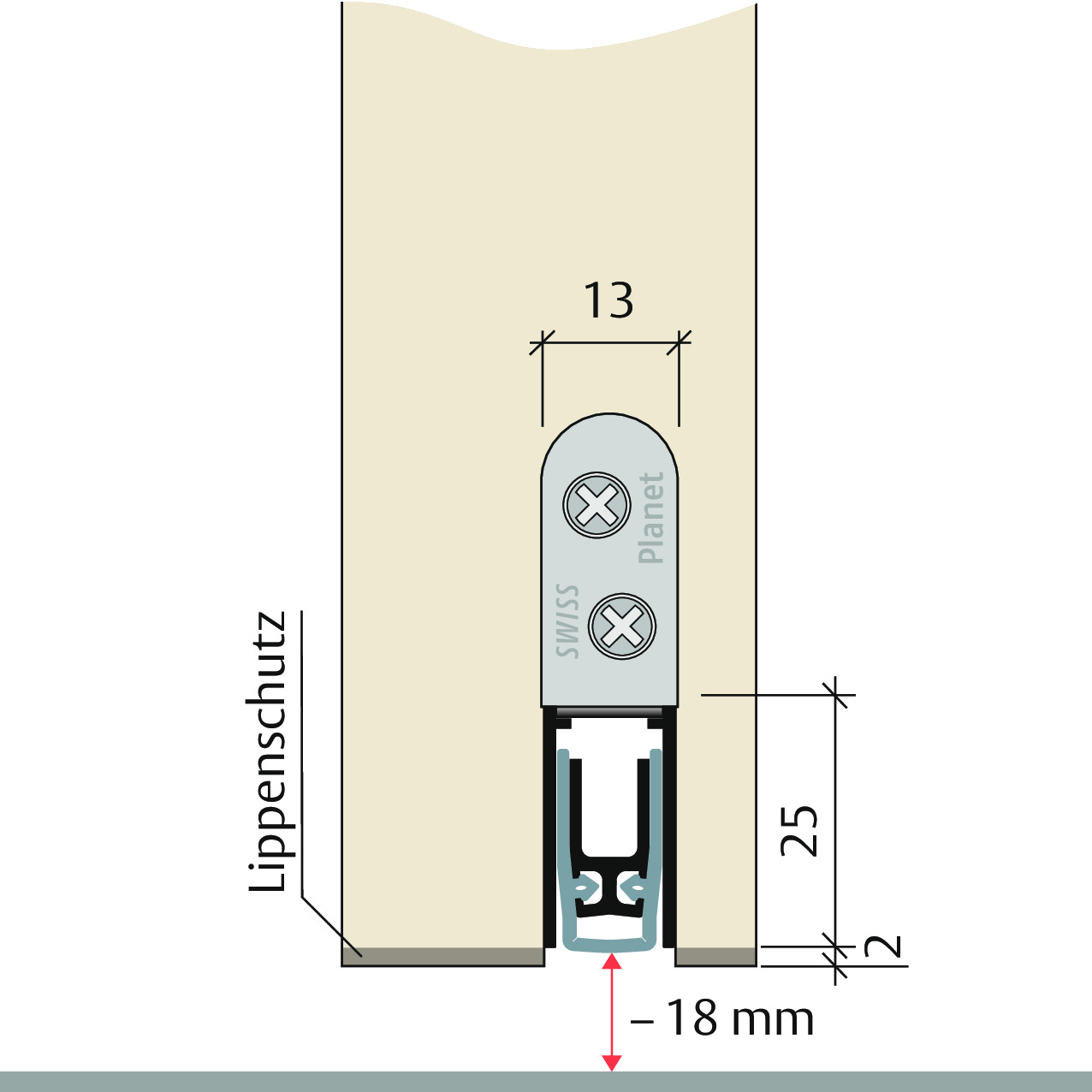

13 x 25 mm | ⇓18 mm | 48 dB
Funktionen / Ausführungen (abhängig von Optionen)
Bodenstruktur
Mögliche Türarten (abhängig von Optionen)
.png){kind=icon}
Vorteile auf einen Blick
- Absenkdichtung für Holz-, Metall- und PVC-Türen
- Hub bis 18 mm
- Bei optimaler Abdichtung Schalldämmwert bis 48 dB
- Silikonlippe geschützt, da tiefer eingelassen
- Einseitige und geräuschlose Auslösung
- Dank Parallelabsenkung kein Schleifen über den Boden
- Automatischer Ausgleich bei schiefem Boden
- Auch für 2-flügelige Türen mit Kant- oder Treibriegel
- Hochwertige Silikonlippe, seitlicher Überstand einstellbar
- Einfache Hubeinstellung
- Kürzbar bis zur nächst kleineren Lagerlänge
- 7 Jahre Garantie
Inklusives Zubehör
Planet Montageset HS mit 2 Haltewinkeln (Edelstahl), 4 Schrauben und Auflaufplättchen Typ 1 (Edelstahl)
Ausschreibungstexte
Automatische Türabsenkdichtung Planet KT RD | 48 dB, für Schall- und Rauchschutztüren, bandseitige Auslösung mit automatischem Ausgleich bei schiefem Boden, Parallelabsenkung, Dichtungshöhe bis 18 mm, zum Einnuten bündig oder tiefer mit Lippenschutz. Lippe aus Silikon, seitliche Befestigung. Profil aus Aluminium 13 x 25 mm.
Automatische Türabsenkdichtung Planet KT FH+RD | 48 dB, für schall-, rauch- und feuerhemmende Türen, bandseitige Auslösung mit automatischem Ausgleich bei schiefem Boden, Parallelabsenkung, Dichtungshöhe bis 18 mm, zum Einnuten bündig oder tiefer mit Lippenschutz. Seitliche Befestigung, Lippe aus selbstverlöschendem Silikon. Profil aus Aluminium 13 x 25 mm.
| Nutgrösse | 13,3 mm breit und 25,5 bis 27,5 mm tief |
| Dichtungsprofil | hochwertiges Silikon oder hochwertiges selbstverlöschendes Silikon |
| Schalldämmwert | bis 48 dB bei Bodenluft 7 mm |
| Auflaufplättchen | Edelstahl, zum Einschlagen, 20 x 20 mm |
| Befestigung | seitlich mit Edelstahl-Befestigungswinkeln und -schrauben |
| Kürzbar | max. 125 mm (335 mm nur 115 mm) |
| Auslösung | einseitig bandseitig |
| Hubregulierung | am Auslösestift mit 3 mm Inbusschlüssel |
| Max. Hub | 18 mm |
| Profilgrösse | 13 x 25 mm |
| Material des Profils | Aluminium |
| Bestellnummer | Ausführung | Länge | kürzbar bis | Bestellinformationen |
|---|---|---|---|---|
| 30040 | rauchdicht | <400 mm | ohne Funktion | |
| 30034 | rauchdicht | 335 mm | >220 mm | |
| 30046 | rauchdicht | 460 mm | >335 mm | |
| 30059 | rauchdicht | 585 mm | >460 mm | |
| 30071 | rauchdicht | 710 mm | >585 mm | |
| 30084 | rauchdicht | 835 mm | >710 mm | |
| 30096 | rauchdicht | 960 mm | >835 mm | |
| 30109 | rauchdicht | 1085 mm | >960 mm | |
| 30121 | rauchdicht | 1210 mm | >1085 mm | |
| 30134 | rauchdicht | 1335 mm | >1210 mm | |
| 30146 | rauchdicht | 1460 mm | >1335 mm | |
| 30600 | rauchdicht | <6000 mm | per lfm | |
| 31040 | feuerhemmend+rauchdicht | <400 mm | ohne Funktion | |
| 31034 | feuerhemmend+rauchdicht | 335 mm | >220 mm | |
| 31046 | feuerhemmend+rauchdicht | 460 mm | >335 mm | |
| 31059 | feuerhemmend+rauchdicht | 585 mm | >460 mm | |
| 31071 | feuerhemmend+rauchdicht | 710 mm | >585 mm | |
| 31084 | feuerhemmend+rauchdicht | 835 mm | >710 mm | |
| 31096 | feuerhemmend+rauchdicht | 960 mm | >835 mm | |
| 31109 | feuerhemmend+rauchdicht | 1085 mm | >960 mm | |
| 31121 | feuerhemmend+rauchdicht | 1210 mm | >1085 mm | |
| 31134 | feuerhemmend+rauchdicht | 1335 mm | >1210 mm | |
| 31146 | feuerhemmend+rauchdicht | 1460 mm | >1335 mm | |
| 31600 | feuerhemmend+rauchdicht | <6000 mm | per lfm |
| | Bestellnummer | Produkt |
|---|---|---|
 | 900200 | Auf Fixmass schneiden Auf Fixmass schneiden, alle Planet-Typen ausser KG, MinE |
 | 900601 | Planet Bohrung 5x13 mm, symmetrisch (Dornmass angeben) Planet Bohrung 5x13 mm, symmetrisch, für Profilbreite 13 und 20 mm |
| 900190L | Planet Bohrung 5x13 mm, asymmetrisch DIN L (Dornmass angeben) Planet Bohrung 5 x 13 mm, asymmetrisch, für Kantriegel / Treibriegel (Standard, optimale Akustik), für Profilbreite 13 und 20 mm, DIN links |
| 900190R | Planet Bohrung 5x13 mm, asymmetrisch DIN R (Dornmass angeben) Planet Bohrung 5 x 13 mm, asymmetrisch, für Kantriegel / Treibriegel (Standard, optimale Akustik), für Profilbreite 13 und 20 mm, DIN rechts |
 | 900866 | Planet Bohrung Ø8 mm für Profilbreite 13 mm (Dornmass angeben) Planet Bohrung Ø8,2 mm, für Profilbreite 13 mm, passend für Treibriegelstange Ø8 mm |
 | 900908 | Ausführung für Schiebetür Ausführung für Schiebetür, DIN L/R schliessend |
 | 900916 | Absenkdichtung Einbau vertikal Absenkdichtung Einbau vertikal, für alle Planet-Typen |
 | 900915 | Absenkdichtung Einbau oben Absenkdichtung Einbau oben, für alle Planet-Typen |
 | 900918 | Ausführung Faltwände G-G Ausführung für Faltwände G-G, für fast alle Planet-Typen |
 | 900440 | Silikonüberstand Silikonüberstand, bandseitig : x mm; schlossseitig : y mm, für alle Planet-Typen |
 | 900793 | Korrosionsbeständige Mechanik (13 und 20 mm Linie) Korrosionsbeständige Mechanik für 13 oder 20 mm Profile, nach Abklärung |
 | 900783 | Verstärkte Mechanik Verstärkte Mechanik für 13 mm Profile, verstärkte Biege-Federn |
 | 900920 | Ausführung Pivot-Tür (13 und 20 mm Linie) Ausführung für Pivot-Tür, für 13 mm und 20 mm Profile: Planet HS, HS-plus, FT, FT-plus, RH, RF, MF, MF-plus, RO, RO-plus, RS und PU; auf Anfrage |
 | 900917 | Absenkdichtung Einbau liegend / oben / Schiebetürmechanik Absenkdichtung Einbau liegend / oben, nur für Schiebetüren |
 | 900913 | Ausführung Silikonfrei TPE Ausführung Silikonfrei TPE (nur für Rundlippen, Zertifikat auf Anfrage) |
 | 900006 | Option «plus» für Planet KT Option «plus» für maximalen Schallschutz bis 54 dB für Planet KT |
 | 900894L | Schräglippe für unebene Böden, DIN L (13 mm Profile) Schräglippe für unebene Böden, für 13 mm Profile, DIN L |
| 900894R | Schräglippe für unebene Böden, DIN R (13 mm Profile) Schräglippe für unebene Böden, für 13 mm Profile, DIN R |
| | Bestellnummer | Produkt |
|---|---|---|
 | 900014 | Auflaufplättchen Typ 1 (Standard) Auflaufplättchen Typ 1 (Standard), rostfrei |
 | 900188 | Auflaufplatte Typ 2 Auflaufplatte Typ 2, 38 x 21 mm, inkl. Schrauben |
 | 900395 | Auflaufplatte Typ 3 Auflaufplatte Typ 3, 38 x 20,5 mm, inkl. Schrauben |
 | 900879 | Planet Montageset NA (unsichtbare Befestigung) Planet Montageset NA, unsichtbares Befestigungsteil bestehend aus 2 Haltewinkel inkl. Nägel und Auflaufplättchen für Holztüren |
 | 900180 | Planet Montageset HS, für Holztüren Planet Montageset HS, für Holztüren, inkl. Auflaufplättchen Typ 1 und Schrauben, passend für HS, RH, KT, SL |
 | Planet KR Kantriegel | |
 | Planet BM 5x13 mm Bodenmulde schmal | |
 | Planet BM 5x13 mm Bodenmulde | |
 | Planet BM-R Ø15 mm Bodenmulde (25/40 mm) | |
 | Planet BM-R Ø9 mm Bodenmulde (25/40 mm) | |
 | Planet BT Bodentrennschwelle | |
 | Planet F Hohlflachschiene |
