Planet MinE-F/V

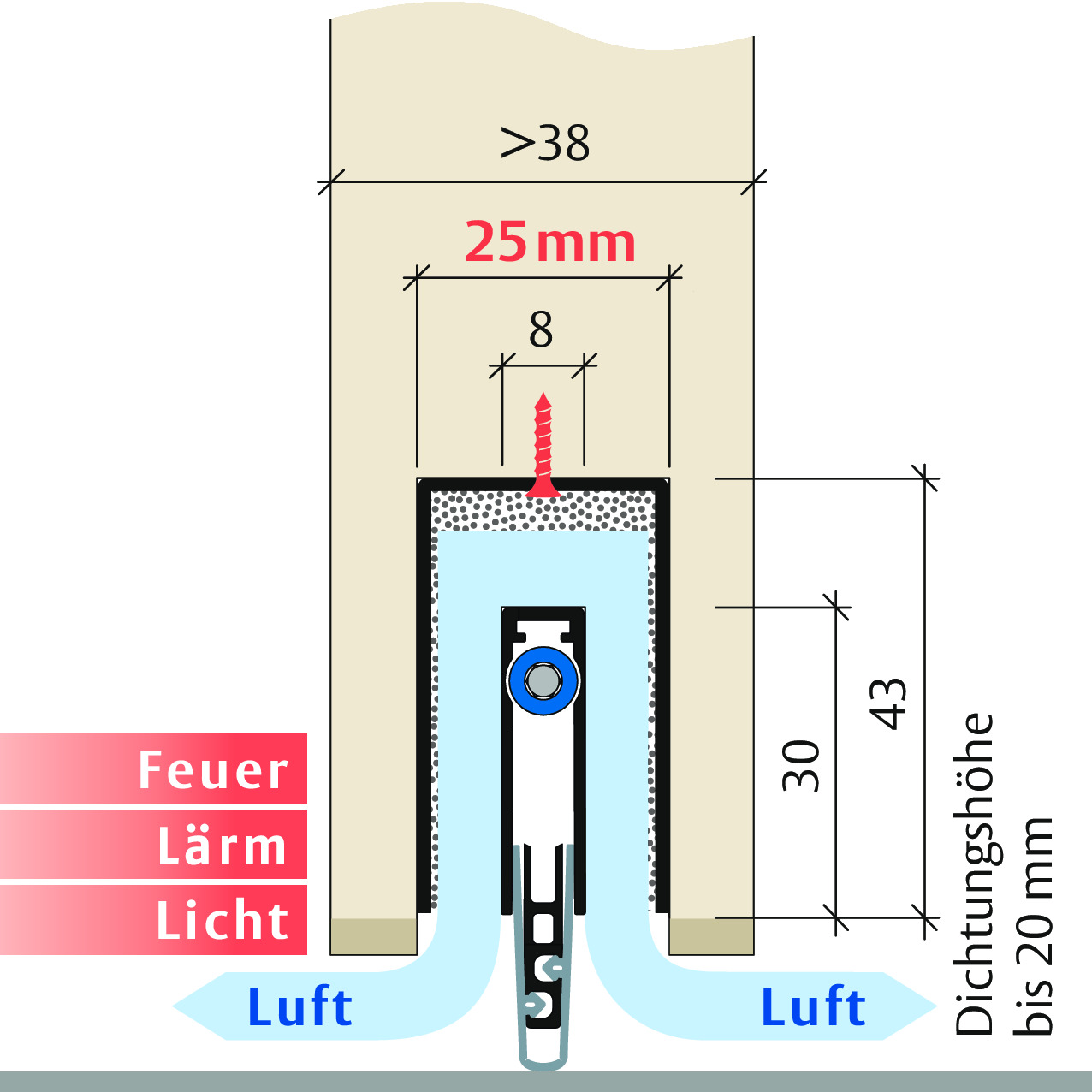

8 x 30 mm / 25 x 43 mm | ⇓20 mm | 23 dB
Funktionen / Ausführungen (abhängig von Optionen)
Bodenstruktur
Mögliche Türarten (abhängig von Optionen)
Vorteile auf einen Blick
- Absenkdichtung für Holz- und Metalltüren
- Speziell für Minergie-, Passiv- und KfW-Effizienzhaus
- Schalldämmung bei gleichzeitigem Luftdurchlass
- Für geschlossene Räume mit Ventilation / WC / Bad (Luftzirkulation / Luftausgleich)
- Einfachste Planung durch schmale Bauweise, universell einsetzbar für gefälzte und flächenbündige Türen
- Hub bis 20 mm
- Fugenschalldämmung von 23 dB bei 7 mm Bodenluft
- Luftdurchlass 250 m³/h
- Messwert 40 m³/h bei Druckdifferenz von 3,2 Pa (Türenbreite 1050 mm)
- Hochwertige Silikonlippe, seitlicher Überstand einstellbar
- Einfache Hubeinstellung
- Schrägausgleich bei 1000 mm Türbreite: 15 mm
- Automatischer Ausgleich bei schiefem Boden
- 7 Jahre Garantie
Inklusives Zubehör
Planet Montageset MinE-F mit 2 Haltewinkeln (Edelstahl), 8 Schrauben und Auflaufplättchen, Typ 1
Ausschreibungstexte
Automatische Türabsenkdichtung Planet MinE-F/V 23 dB für Schallschutztüren mit Luftdurchlass, bandseitige Auslösung mit automatischen Ausgleich bei schiefem Boden, Parallelabsenkung, Dichtungshöhe bis 20 mm, Lippe aus hochwertigem Silikon, seitliche Befestigung, Profile aus Aluminium 8 x 30 mm / 25 x 43 mm, MinE-F-Kanal und Bodendichtung ausgestattet mit Schalldämmmaterialien.
Automatische Türabsenkdichtung Planet MinE-F / V FH | 23 dB für feuerhemmende Schallschutztüren mit Luftdurchlass, bandseitige Auslösung mit automatischen Ausgleich bei schiefem Boden, ausgerüstet mit Blähgraphitstreifen. Parallelabsenkung, Dichtungshöhe bis 20 mm, Lippe aus selbstverlöschendem Silikon, seitliche Befestigung, Profile aus Aluminium 8 x 30 mm / 25 x 43 mm, MinE-F-Kanal und Bodendichtung ausgestattet mit Schalldämmmaterialien.
| Nutgrösse | 25,3 mm breit und 43,5 mm tief / 8,3 mm breit und 30,5 mm tief |
| Dichtungsprofil | hochwertiges Silikon oder hochwertiges selbstverlöschendes Silikon |
| Schalldämmwert | bis 23 dB bei Bodenluft 7 mm |
| Auflaufplättchen | Edelstahl, zum Einschlagen, 20 x 20 mm |
| Befestigung | seitlich mit Edelstahl-Befestigungswinkel und -schrauben |
| Kürzbar | max. 125 mm |
| Auslösung | einseitig bandseitig |
| Hubregulierung | am Auslösestift mit 3 mm Inbusschlüssel |
| Max. Hub | 20 mm |
| Profilgrösse | 8 x 30 mm / 25 x 43 mm |
| Material des Profils | Aluminium (beide) |
| Besonderheiten | Luftdurchlass 40 m³/h bei Lüftungslänge 1050 mm und Druckdifferenz von 3,2 Pa |
| Bestellnummer | Ausführung | Länge | kürzbar bis | Bestellinformationen |
|---|---|---|---|---|
| 44040F | 400 mm | ohne Funktion | ||
| 44046F | 460 mm | >335 mm | ||
| 44059F | 585 mm | >460 mm | ||
| 44071F | 710 mm | >585 mm | ||
| 44084F | 835 mm | >710 mm | ||
| 44096F | 960 mm | >835 mm | ||
| 44109F | 1085 mm | >960 mm | ||
| 44121F | 1210 mm | >1085 mm | ||
| 44134F | 1335 mm | >1210 mm | ||
| 44146F | 1460 mm | >1335 mm | ||
| 44200F | <2000 mm | per lfm | ||
| 47040F | feuerhemmend | 400 mm | ohne Funktion | |
| 47046F | feuerhemmend | 460 mm | >335 mm | |
| 47059F | feuerhemmend | 585 mm | >460 mm | |
| 47071F | feuerhemmend | 710 mm | >585 mm | |
| 47084F | feuerhemmend | 835 mm | >710 mm | |
| 47096F | feuerhemmend | 960 mm | >835 mm | |
| 47109F | feuerhemmend | 1085 mm | >960 mm | |
| 47121F | feuerhemmend | 1210 mm | >1085 mm | |
| 47134F | feuerhemmend | 1335 mm | >1210 mm | |
| 47146F | feuerhemmend | 1460 mm | >1335 mm | |
| 47200F | feuerhemmend | <2000 mm | per lfm |
| | Bestellnummer | Produkt |
|---|---|---|
 | 900225 | Auf Fixmass schneiden (KG und MinE) Auf Fixmass schneiden, Planet KG und Planet MinE |
 | 900918 | Ausführung Faltwände G-G Ausführung für Faltwände G-G, für fast alle Planet-Typen |
 | 900915 | Absenkdichtung Einbau oben Absenkdichtung Einbau oben, für alle Planet-Typen |
 | 900908 | Ausführung für Schiebetür Ausführung für Schiebetür, DIN L/R schliessend |
 | 900440 | Silikonüberstand Silikonüberstand, bandseitig : x mm; schlossseitig : y mm, für alle Planet-Typen |
 | 900893L | Schräglippe für unebene Böden, DIN L (8 mm Profile) Schräglippe für unebene Böden, für 8 mm Profile, DIN L |
| 900893R | Schräglippe für unebene Böden, DIN R (8 mm Profile) Schräglippe für unebene Böden, für 8 mm Profile, DIN R |
| | Bestellnummer | Produkt |
|---|---|---|
 | 900014 | Auflaufplättchen Typ 1 (Standard) Auflaufplättchen Typ 1 (Standard), rostfrei |
 | 900188 | Auflaufplatte Typ 2 Auflaufplatte Typ 2, 38 x 21 mm, inkl. Schrauben |
 | 900395 | Auflaufplatte Typ 3 Auflaufplatte Typ 3, 38 x 20,5 mm, inkl. Schrauben |
 | 900828 | Planet Montageset MinE-F, für Holztüren Planet Montageset MinE-F, für Holztüren, inkl. Auflaufplättchen Typ 1 und Schrauben |
 | Planet BT Bodentrennschwelle | |
 | Planet F Hohlflachschiene |
