Planet ZA
15 x 30 mm | ⇓22 mm | 48 dB
Funktionen / Ausführungen (abhängig von Optionen)
Bodenstruktur
Vorteile auf einen Blick
- Absenkdichtung für Holz-, Metall- und PVC-Türen
- Hub bis 22 mm
- Bei optimaler Abdichtung Schalldämmwert bis 48 dB
- Silikonlippe geschützt, da tiefer eingelassen
- Türe unten anpassbar ohne Demontage der Dichtung
- Einseitige und geräuschlose Auslösung
- Dank Parallelabsenkung kein Schleifen über den Boden
- Automatischer Ausgleich bei schiefem / unebenem Boden
- Hochwertige Silikonlippe, seitlicher Überstand einstellbar
- Einfache Hubeinstellung
- Kürzbar bis zur nächst kleineren Lagerlänge
- 7 Jahre Garantie
Inklusives Zubehör
Planet Montageset ZA mit 2 Haltewinkeln (Edelstahl), 4 Schrauben und Auflaufplättchen, Typ 1 (Edelstahl)
Ausschreibungstexte
Automatische Türabsenkdichtung Planet ZA RD | 48 dB, für Schall- und Rauchschutztüren, bandseitige Auslösung mit automatischem Ausgleich bei schiefem Boden, Parallelabsenkung, Dichtungshöhe bis 22 mm, zum Einnuten bündig oder tiefer mit Lippenschutz. Lippe aus Silikon, seitliche Befestigung. Profil aus Aluminium 15 x 30 mm.
Automatische Türabsenkdichtung Planet ZA FH+RD | 48 dB, für schall-, rauch- und feuerhemmende Türen, bandseitige Auslösung mit automatischem Ausgleich bei schiefem Boden, Parallelabsenkung, Dichtungshöhe bis 22 mm, zum Einnuten bündig oder tiefer mit Lippenschutz. Seitliche Befestigung, Lippe aus selbstverlöschendem Silikon. Profil aus Aluminium 5 x 30 mm.

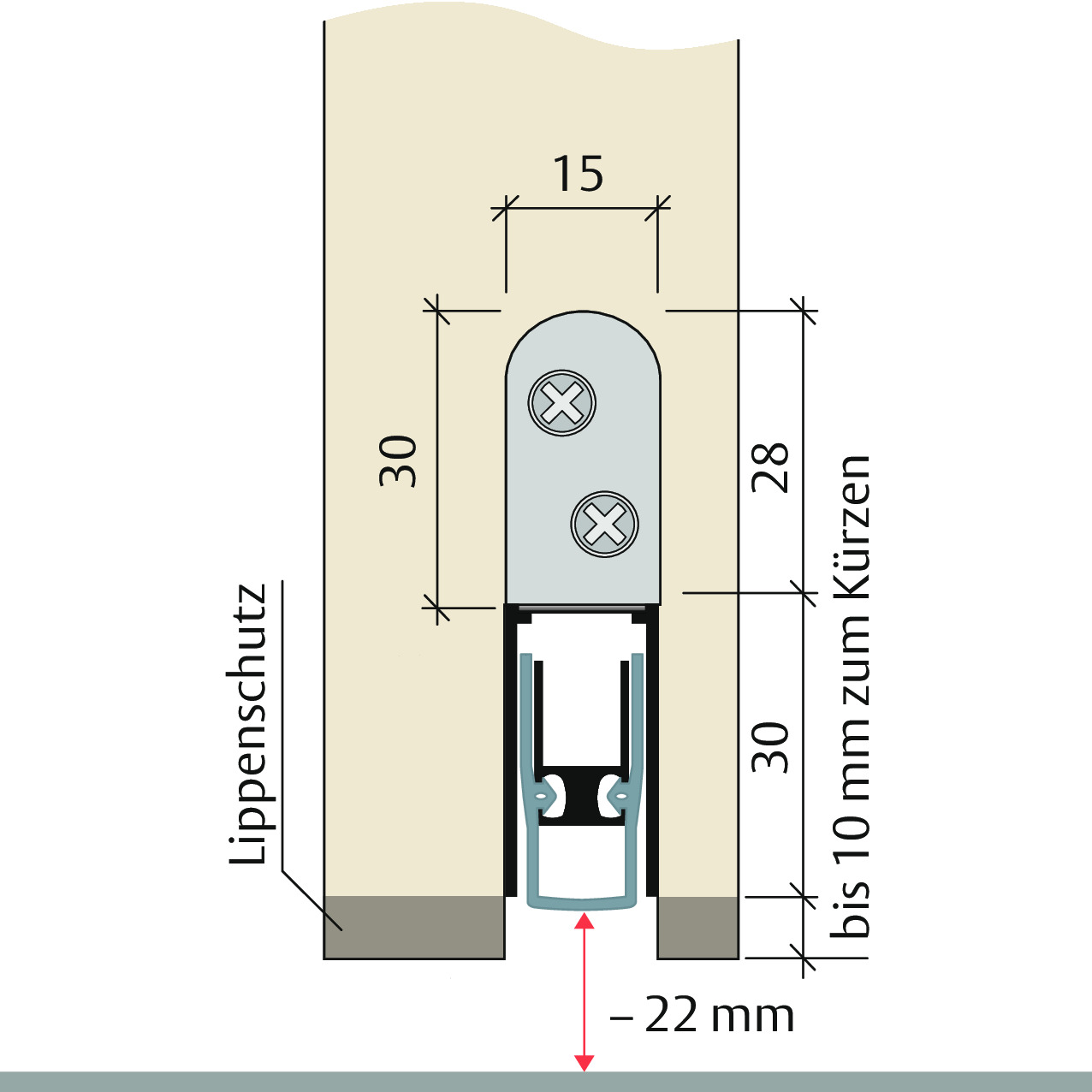

| Nutgrösse | 15,3 mm breit und 30,5 bis 40 mm tief |
| Dichtungsprofil | hochwertiges Silikon oder hochwertiges selbstverlöschendes Silikon |
| Schalldämmwert | bis 48 dB bei Bodenluft 7 mm |
| Auflaufplättchen | Edelstahl, zum Einschlagen, 20 x 20 mm |
| Befestigung | seitlich mit Edelstahl-Befestigungswinkeln und -schrauben |
| Kürzbar | max. 125 mm (335 mm nur 115 mm) |
| Auslösung | einseitig bandseitig |
| Hubregulierung | am Auslösestift mit 3 mm Inbusschlüssel |
| Max. Hub | 22 mm |
| Profilgrösse | 15 x 30 mm |
| Material des Profils | Aluminium |
| Bestellnummer | Ausführung | Länge | kürzbar bis | Bestellinformationen |
|---|---|---|---|---|
| 100040 | rauchdicht | <400 mm | ||
| 100034 | rauchdicht | 335 mm | >220 mm | |
| 100046 | rauchdicht | 460 mm | >335 mm | |
| 100059 | rauchdicht | 585 mm | >460 mm | |
| 100071 | rauchdicht | 710 mm | >585 mm | |
| 100084 | rauchdicht | 835 mm | >710 mm | |
| 100096 | rauchdicht | 960 mm | >835 mm | |
| 100109 | rauchdicht | 1085 mm | >960 mm | |
| 100121 | rauchdicht | 1210 mm | >1085 mm | |
| 100134 | rauchdicht | 1335 mm | >1210 mm | |
| 100146 | rauchdicht | 1460 mm | >1335 mm | |
| 100600 | rauchdicht | <6000 mm | per lfm | |
| 101040 | feuerhemmend+rauchdicht | <400 mm | ohne Funktion | |
| 101034 | feuerhemmend+rauchdicht | 335 mm | >220 mm | |
| 101046 | feuerhemmend+rauchdicht | 460 mm | >335 mm | |
| 101059 | feuerhemmend+rauchdicht | 585 mm | >460 mm | |
| 101071 | feuerhemmend+rauchdicht | 710 mm | >585 mm | |
| 101084 | feuerhemmend+rauchdicht | 835 mm | >710 mm | |
| 101096 | feuerhemmend+rauchdicht | 960 mm | >835 mm | |
| 101109 | feuerhemmend+rauchdicht | 1085 mm | >960 mm | |
| 101121 | feuerhemmend+rauchdicht | 1210 mm | >1085 mm | |
| 101134 | feuerhemmend+rauchdicht | 1335 mm | >1210 mm | |
| 101146 | feuerhemmend+rauchdicht | 1460 mm | >1335 mm | |
| 101600 | feuerhemmend+rauchdicht | <6000 mm | per lfm |
| | Bestellnummer | Produkt |
|---|---|---|
 | 900926 | Planet Bohrung Ø10 mm für Planet ZA (Dornmass angeben) Planet Bohrung Ø10 mm für Planet ZA, passend für Treibriegelstange Ø10 mm |
 | 900914 | Lippenverlängerung (+8mm) Lippenverlängerung (+8mm), Planet HS, FT und ZA |
 | 900606 | Anti-bakterielle Silikonlippe Antibakterielle Ausstattung der Dichtlippe, nur für Rundlippen, Planet HS, FT, ZA |
 | 900200 | Auf Fixmass schneiden Auf Fixmass schneiden, alle Planet-Typen ausser KG, MinE |
 | 900913 | Ausführung Silikonfrei TPE Ausführung Silikonfrei TPE (nur für Rundlippen, Zertifikat auf Anfrage) |
 | 900440 | Silikonüberstand Silikonüberstand, bandseitig : x mm; schlossseitig : y mm, für alle Planet-Typen |
| | Bestellnummer | Produkt |
|---|---|---|
 | 900014 | Auflaufplättchen Typ 1 (Standard) Auflaufplättchen Typ 1 (Standard), rostfrei |
 | 900188 | Auflaufplatte Typ 2 Auflaufplatte Typ 2, 38 x 21 mm, inkl. Schrauben |
 | 900395 | Auflaufplatte Typ 3 Auflaufplatte Typ 3, 38 x 20,5 mm, inkl. Schrauben |
 | 900927 | Planet Montageset ZA, für Holztüren Planet Montageset ZA, für Holztüren |
 | Planet BM-R Ø11 mm Bodenmulde (25/40 mm) | |
 | Planet BM Ø10 mm Bodenmulde schmal | |
 | Planet BM Ø10 mm Bodenmulde | |
 | Planet BT Bodentrennschwelle | |
 | Planet F Hohlflachschiene |
