Planet BL
13 x 39 mm | ⇓18 mm | 31 dB
Funktionen / Ausführungen (abhängig von Optionen)
Bodenstruktur
Mögliche Türarten (abhängig von Optionen)
.png){kind=icon}
Vorteile auf einen Blick
- Absenkdichtung für Strahlenschutztüren aus Holz oder Metall
- Hub bis 18 mm
- Einseitige und geräuschlose Auslösung
- Dank Parallelabsenkung kein Schleifen über den Boden
- Automatischer Ausgleich bei schiefem Boden
- Einfache Hubeinstellung
- Auf Fixmass gefertigt von 335 bis 6000 mm
- 7 Jahre Garantie
Inklusives Zubehör
Planet Auflaufplättchen, Typ 1 (Edelstahl)
Ausschreibungstexte

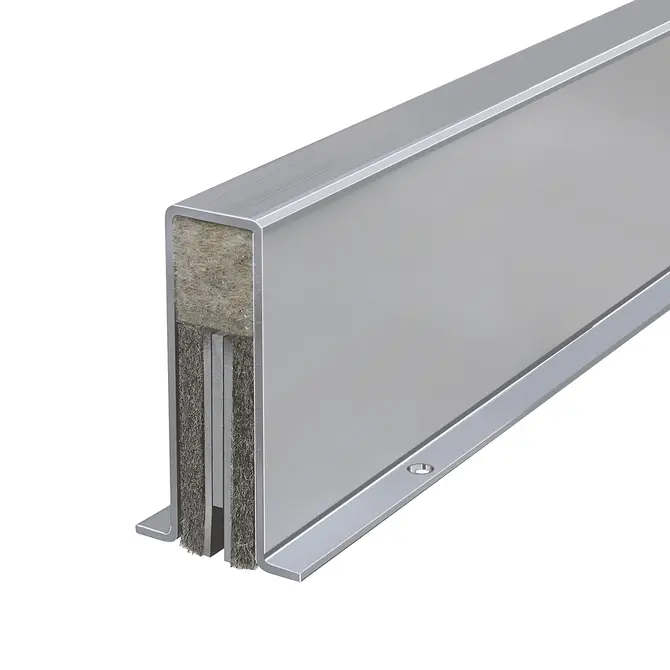

Automatische Türabsenkdichtung Planet BL, für schall- und strahlenhemmende Türen. Bandseitige Auslösung mit automatischem Ausgleich bei schiefem Boden, Dichtungshöhe bis 18 mm, zum Einnuten unten bündig. Mit Bleieinlage von 0,5 bis 4,0 mm. Befestigung von unten, Profil aus Aluminium 13 x 39 mm.
| Nutgrösse | 13,3 mm breit und 40 mm tief |
| Dichtungsprofil | mit Bleieinlage |
| Schalldämmwert | bis 31 dB |
| Auflaufplättchen | Edelstahl, zum Einschlagen, 20 x 20 mm |
| Befestigung | einseitig von unten mit bauseitigen Nägeln / Schrauben |
| Kürzbar | ja, auf Anfrage |
| Auslösung | einseitig bandseitig |
| Hubregulierung | am Auslösestift mit 3 mm Inbusschlüssel |
| Max. Hub | 18 mm |

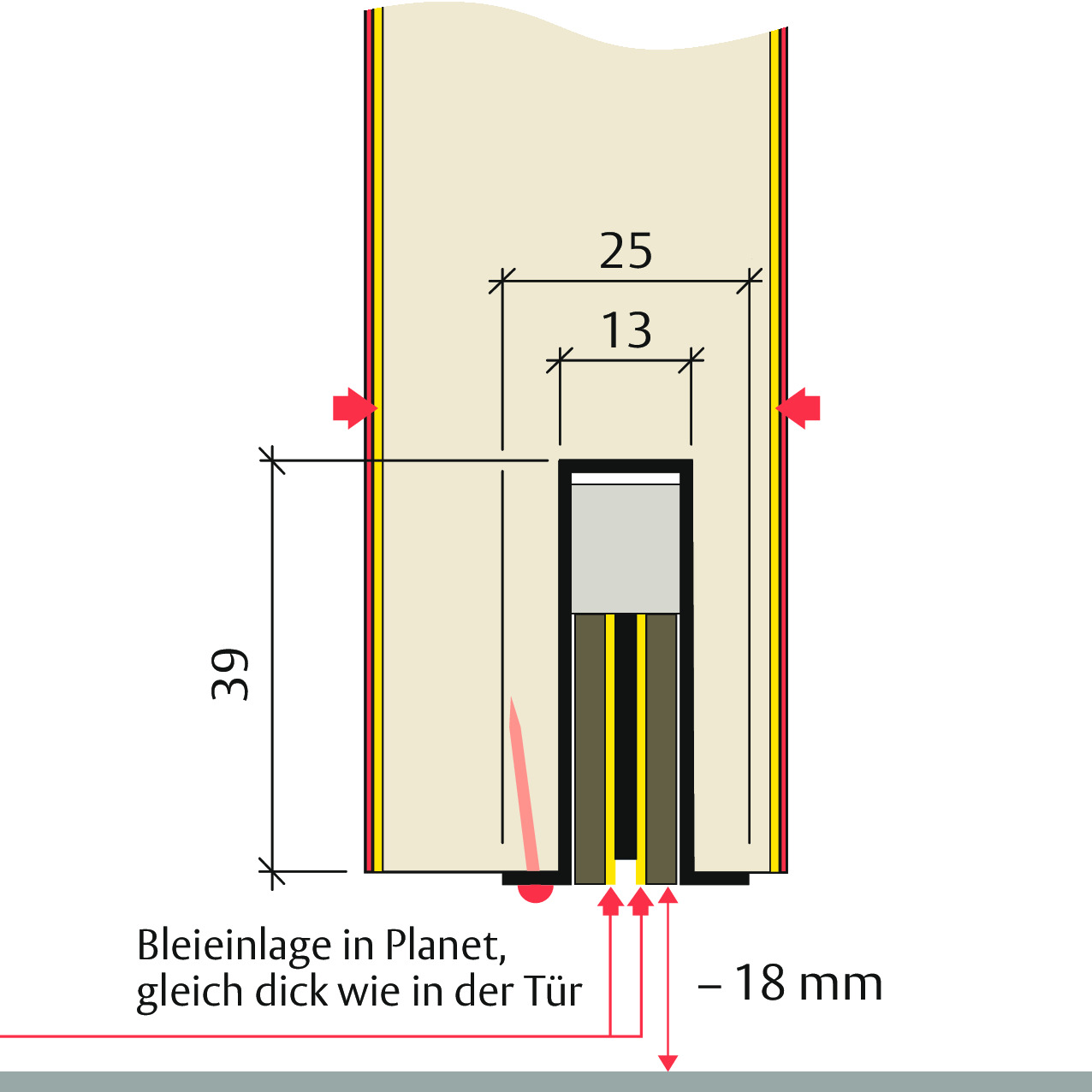

| Profilgrösse | 13 x 39 mm |
| Material des Profils | Aluminium |
| Besonderheiten | Bleieinlage 0,5 / 1,0 / 1,5 / 2,0 / 3,0 / 4,0 mm (Bleidicke gleich wie in der Tür) |
| Bestellnummer | Produktname | Bestellinformationen |
|---|---|---|
| 26005 | Planet BL (Strahlenschutz), Bleieinlage 0,5 mm, 335 - 6000 mm | per lfm |
| 26010 | Planet BL (Strahlenschutz), Bleieinlage 1,0 mm, 335 - 6000 mm | per lfm |
| 26015 | Planet BL (Strahlenschutz), Bleieinlage 1,5 mm, 335 - 6000 mm | per lfm |
| 26020 | Planet BL (Strahlenschutz), Bleieinlage 2,0 mm, 335 - 6000 mm | per lfm |
| 26030 | Planet BL (Strahlenschutz), Bleieinlage 3,0 mm, 335 - 6000 mm | per lfm |
| 26040 | Planet BL (Strahlenschutz), Bleieinlage 4,0 mm, 335 - 6000 mm | per lfm |
| | Bestellnummer | Produkt |
|---|---|---|
 | 900200 | Auf Fixmass schneiden Auf Fixmass schneiden, alle Planet-Typen ausser KG, MinE |
 | 900436R | Planet Bohrung 5x13 mm, asymmetrisch DIN R, für Planet BL (Dornmass angeben) Planet Bohrung 5x13 mm, asymmetrisch, für Planet BL, inkl. Kunststoffführung, DIN rechts |
| 900436L | Planet Bohrung 5x13 mm, asymmetrisch DIN L, für Planet BL (Dornmass angeben) Planet Bohrung 5x13 mm, asymmetrisch, für Planet BL, inkl. Kunststoffführung, DIN links |
 | 900908 | Ausführung für Schiebetür Ausführung für Schiebetür, DIN L/R schliessend |
 | 900917 | Absenkdichtung Einbau liegend / oben / Schiebetürmechanik Absenkdichtung Einbau liegend / oben, nur für Schiebetüren |
 | 900915 | Absenkdichtung Einbau oben Absenkdichtung Einbau oben, für alle Planet-Typen |
| | Bestellnummer | Produkt |
|---|---|---|
 | 900014 | Auflaufplättchen Typ 1 (Standard) Auflaufplättchen Typ 1 (Standard), rostfrei |
 | 900188 | Auflaufplatte Typ 2 Auflaufplatte Typ 2, 38 x 21 mm, inkl. Schrauben |
 | 900395 | Auflaufplatte Typ 3 Auflaufplatte Typ 3, 38 x 20,5 mm, inkl. Schrauben |
