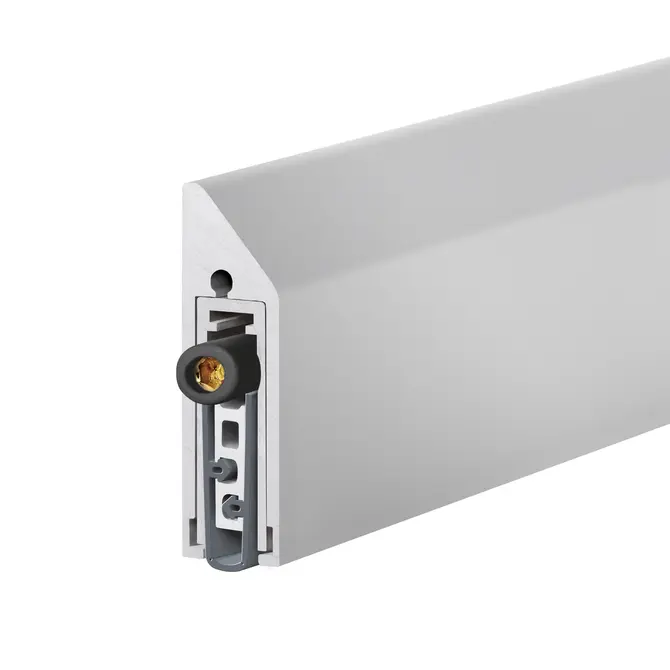

Planet KG-SM-Set schmal
11,5 x 38 mm | ⇓16 mm | 48 dB
Funktionen / Ausführungen (abhängig von Optionen)
Bodenstruktur
Mögliche Türarten (abhängig von Optionen)
.png){kind=icon}
Vorteile auf einen Blick
- Absenkdichtung für Glas-, Holz-, Metall- und PVC-Türen
- Hub bis 16 mm
- Bei optimaler Abdichtung Schalldämmwert bis 48 dB
- Einfachste Montage mit Klebebandset
- Durch mitgelieferte Fixierschrauben direkt nach Montage einsatzbereit
- Für neue und bestehende Türen
- Elegante, architektonische Designlösung
- Für linke und rechte Türen einsetzbar
- Einseitige und geräuschlose Auslösung
- Dank Parallelabsenkung kein Schleifen über den Boden
- Automatischer Ausgleich bei schiefem Boden
- Hochwertige Silikonlippe, seitlicher Überstand einstellbar
- Einfache Hubeinstellung
- Kürzbar bis zur nächst kleineren Lagerlänge
- 7 Jahre Garantie
Inklusives Zubehör
Komplett-Set bestehend aus Absenkdichtung, Schutzprofil mit vorgerichtetem Doppelklebeband, Abdeckplatten, Auflaufplättchen, Befestigungsschrauben, Optikfolie, Inbusschlüssel
Ausschreibungstexte
Automatische Türabsenkdichtung Planet KG-S schmal FH+RD | 48 dB, geeignet für feuer- und rauchhemmende Türen, einseitige Auslösung mit Parallelabsenkung und automatischem Ausgleich bei schiefem Boden, Schutzprofil in EV1 farblos, Edelstahl matt oder schwarz C35 matt eloxiert, zum seitlichen Ankleben. Dichtungshöhe bis 16 mm. Lippe aus selbstverlöschendem Silikon. Schutzprofil und Profil aus Aluminium 11,5 x 38 mm, inkl. schlossseitiger Abdeckplatte bei Flügeltüren.
| Dichtungsprofil | hochwertiges Silikon |
| Schalldämmwert | bis 48 dB bei Bodenluft 7 mm |
| Auflaufplättchen | Edelstahl, zum Einschlagen, 20 x 20 mm |
| Befestigung | zum Kleben |
| Kürzbar | max. 125 mm |
| Auslösung | einseitig bandseitig |
| Hubregulierung | am Auslösestift mit 3 mm Inbusschlüssel |
| Max. Hub | 16 mm |
| Profilgrösse | 11,5 x 38 mm |
| Material des Profils | Aluminium |
| Oberfläche | farblos eloxiert EV1, Edelstahl matt eloxiert (INOX) oder schwarz C35 matt eloxiert (BLACK) |
| Bestellnummer | Ausführung | Oberfläche | Länge | kürzbar bis | Bestellinformationen |
|---|---|---|---|---|---|
| 35040-SM | rauchdicht | farblos eloxiert EV1 | 400 mm | ohne Funktion | |
| 35046-SM | rauchdicht | farblos eloxiert EV1 | 459 mm | >345 mm | |
| 35059-SM | rauchdicht | farblos eloxiert EV1 | 584 mm | >460 mm | |
| 35071-SM | rauchdicht | farblos eloxiert EV1 | 709 mm | >585 mm | |
| 35084-SM | rauchdicht | farblos eloxiert EV1 | 834 mm | >710 mm | |
| 35096-SM | rauchdicht | farblos eloxiert EV1 | 959 mm | >835 mm | |
| 35109-SM | rauchdicht | farblos eloxiert EV1 | 1084 mm | >960 mm | |
| 35121-SM | rauchdicht | farblos eloxiert EV1 | 1209 mm | >1085 mm | |
| 35134-SM | rauchdicht | farblos eloxiert EV1 | 1334 mm | >1210 mm | |
| 35146-SM | rauchdicht | farblos eloxiert EV1 | 1459 mm | >1335 mm | |
| 35600-SM | rauchdicht | farblos eloxiert EV1 | <6000 mm | per lfm | |
| 35040-SMX | rauchdicht | Edelstahl matt eloxiert (INOX) | 400 mm | ohne Funktion | |
| 35046-SMX | rauchdicht | Edelstahl matt eloxiert (INOX) | 459 mm | >345 mm | |
| 35059-SMX | rauchdicht | Edelstahl matt eloxiert (INOX) | 584 mm | >460 mm | |
| 35071-SMX | rauchdicht | Edelstahl matt eloxiert (INOX) | 709 mm | >585 mm | |
| 35084-SMX | rauchdicht | Edelstahl matt eloxiert (INOX) | 834 mm | >710 mm | |
| 35096-SMX | rauchdicht | Edelstahl matt eloxiert (INOX) | 959 mm | >835 mm | |
| 35109-SMX | rauchdicht | Edelstahl matt eloxiert (INOX) | 1084 mm | >960 mm | |
| 35121-SMX | rauchdicht | Edelstahl matt eloxiert (INOX) | 1209 mm | >1085 mm | |
| 35134-SMX | rauchdicht | Edelstahl matt eloxiert (INOX) | 1334 mm | >1210 mm | |
| 35146-SMX | rauchdicht | Edelstahl matt eloxiert (INOX) | 1459 mm | >1335 mm | |
| 35600-SMX | rauchdicht | Edelstahl matt eloxiert (INOX) | <6000 mm | per lfm | |
| 35040-SMB | rauchdicht | schwarz C35 matt eloxiert | 400 mm | ohne Funktion | |
| 35046-SMB | rauchdicht | schwarz C35 matt eloxiert | 459 mm | >345 mm | |
| 35059-SMB | rauchdicht | schwarz C35 matt eloxiert | 584 mm | >460 mm | |
| 35071-SMB | rauchdicht | schwarz C35 matt eloxiert | 709 mm | >585 mm | |
| 35084-SMB | rauchdicht | schwarz C35 matt eloxiert | 834 mm | >710 mm | |
| 35096-SMB | rauchdicht | schwarz C35 matt eloxiert | 959 mm | >835 mm | |
| 35109-SMB | rauchdicht | schwarz C35 matt eloxiert | 1084 mm | >960 mm | |
| 35121-SMB | rauchdicht | schwarz C35 matt eloxiert | 1209 mm | >1085 mm | |
| 35134-SMB | rauchdicht | schwarz C35 matt eloxiert | 1334 mm | >1210 mm | |
| 35146-SMB | rauchdicht | schwarz C35 matt eloxiert | 1459 mm | >1335 mm | |
| 35600-SMB | rauchdicht | schwarz C35 matt eloxiert | <6000 mm | per lfm |
| | Bestellnummer | Produkt |
|---|---|---|
 | 900225 | Auf Fixmass schneiden (KG und MinE) Auf Fixmass schneiden, Planet KG und Planet MinE |
 | 900923 | Profile in Sonderfarben Profile in Sonderfarben, eloxiert (EURAS) oder pulverbeschichtet (RAL / DB / NCS), für Planet Sockel, Planet KG, Planet F Hohlflachschienen (Abdeckkappen nicht in Sonderfarben erhältlich), andere Farben auf Anfrage |
 | 900908 | Ausführung für Schiebetür Ausführung für Schiebetür, DIN L/R schliessend |
 | 900915 | Absenkdichtung Einbau oben Absenkdichtung Einbau oben, für alle Planet-Typen |
 | 900440 | Silikonüberstand Silikonüberstand, bandseitig : x mm; schlossseitig : y mm, für alle Planet-Typen |
 | 900893L | Schräglippe für unebene Böden, DIN L (8 mm Profile) Schräglippe für unebene Böden, für 8 mm Profile, DIN L |
| 900893R | Schräglippe für unebene Böden, DIN R (8 mm Profile) Schräglippe für unebene Böden, für 8 mm Profile, DIN R |
| | Bestellnummer | Produkt |
|---|---|---|
 | 900014 | Auflaufplättchen Typ 1 (Standard) Auflaufplättchen Typ 1 (Standard), rostfrei |
 | 900188 | Auflaufplatte Typ 2 Auflaufplatte Typ 2, 38 x 21 mm, inkl. Schrauben |
 | 900395 | Auflaufplatte Typ 3 Auflaufplatte Typ 3, 38 x 20,5 mm, inkl. Schrauben |
 | 902742 | Montageset Planet KG-S/SM-Set/A schmal (Version 2025) Montageset für Planet KG-S/SM-Set/A schmal, bestehend aus Abdeckkappen, Schrauben und Auflaufplättchen Typ 1 |
