Planet KT

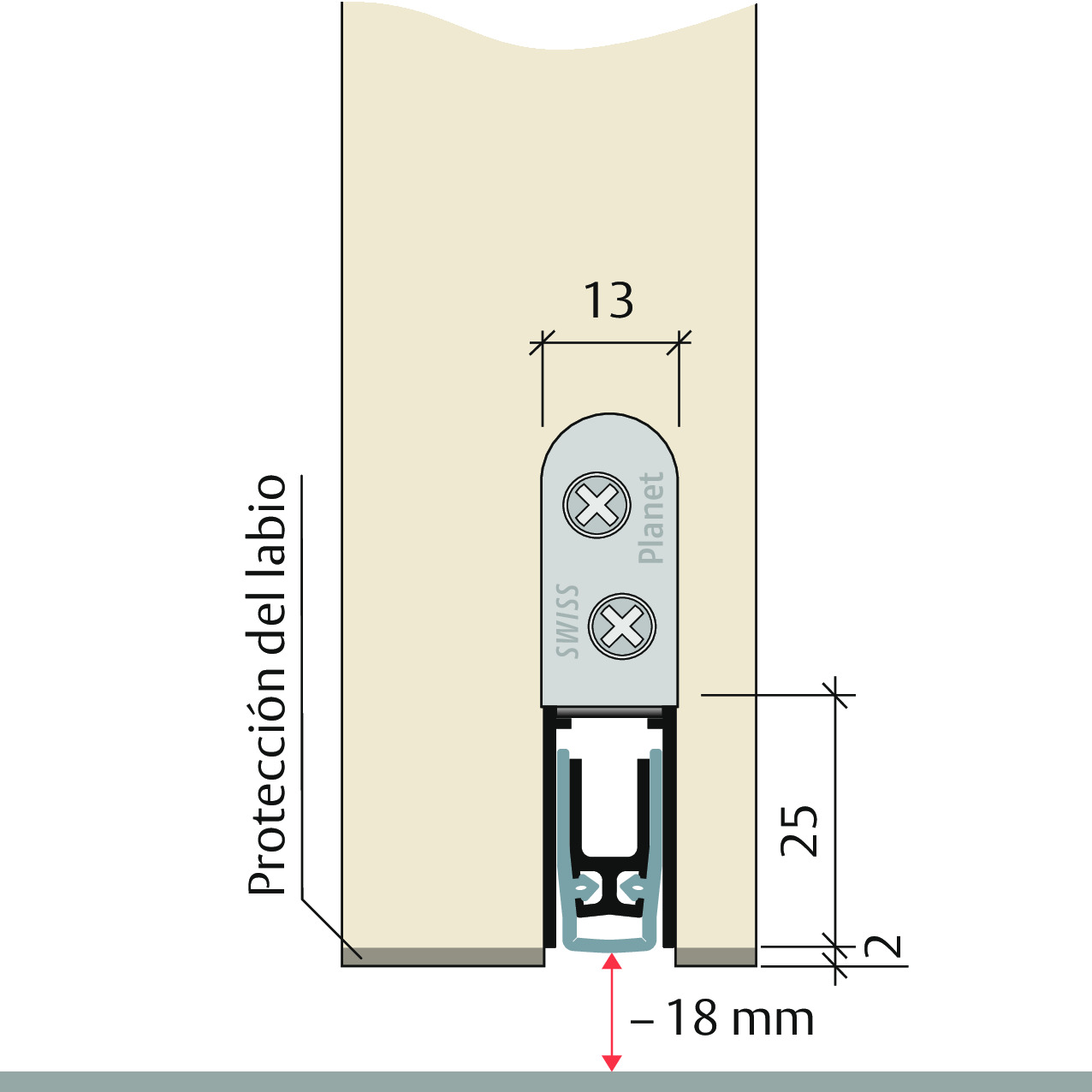

13x25mm | ⇓18mm | 48dB
Funciones / versiones (dependiendo de las opciones)
Estructura del suelo
Posibles tipos de puertas (según opciones)
.png){kind=icon}
Resumen de las ventajas
- Burlete para puertas de madera, metal y PVC
- Altura de caída hasta 18 mm
- Nivel de absorción acústica de hasta 48 dB con sellado óptimo
- El hueco más profundo permite proteger el labio de silicona
- Actuación unilateral y silenciosa
- Sin raspaduras ni arrastres en el suelo gracias a la caída paralela
- Compensación automática de suelos inclinados
- También para puertas dobles con pestillo enrasado o pestillo
- Labio de silicona de alta calidad, saliente lateral ajustable
- Fácil ajuste de la altura de caída
- Se puede acortar a la siguiente longitud de stock más pequeña
- Garantía de 7 años
Accesorios incluidos
Set de montaje Planet HS con 2 soportes de montaje (acero inoxidable), 4 tornillos y placa de tope tipo 1 (acero inoxidable)
Pliego de condiciones
Burlete automático abatible para puerta Planet KT RD | 48 dB, para puertas insonorizadas y cortahumo, accionamiento por el lado de las bisagras con compensación automática en suelos inclinados, descenso paralelo, altura de junta hasta 18 mm, a ras o más profundo con protección de labio para ranurar. Labio de silicona, fijación lateral. Perfil fabricado en aluminio de 13 x 25 mm.
Burlete automático abatible para puerta Planet KT FH+RD | 48 dB, para puertas acústicas, cortahumo y cortafuegos, accionamiento por el lado de las bisagras con compensación automática en suelos inclinados, descenso paralelo, altura de junta de hasta 18 mm, para inserción enrasada o más profunda con protección labial. Fijación lateral, labio fabricado en silicona autoextinguible. Perfil fabricado en aluminio de 13 x 25 mm.
| Tamaño de ranura | 13,3 mm de ancho y 25,5 a 27,5 mm de profundidad |
| Perfil de sellado | silicona de alta calidad o silicona autoextinguible de alta calidad |
| Valor de absorción acústica | hasta 48 dB en el aire del suelo 7 mm |
| Placa protectora del marco | acero inoxidable, para golpear, 20 x 20 mm |
| Fijación | con soportes de montaje de acero inoxidable y tornillos en el lateral |
| Puede ser acortado | máx. 125 mm (335 mm sólo 115 mm) |
| Liberar | por un lado, lado de las bisagras |
| Ajuste de altura de la caída | en pasador de liberación con llave Allen de 3 mm |
| Máx. altura de caída | 18 mm |
| Perfil | 13 x 25 mm |
| Material del perfil | aluminio |
| Número de orden | Versión | Longitud | Longitud | Versión |
|---|---|---|---|---|
| 30040 | protección contra el humo | <400 mm | sin función | |
| 30034 | protección contra el humo | 335 mm | >220 mm | |
| 30046 | protección contra el humo | 460 mm | >335 mm | |
| 30059 | protección contra el humo | 585 mm | >460 mm | |
| 30071 | protección contra el humo | 710 mm | >585 mm | |
| 30084 | protección contra el humo | 835 mm | >710 mm | |
| 30096 | protección contra el humo | 960 mm | >835 mm | |
| 30109 | protección contra el humo | 1085 mm | >960 mm | |
| 30121 | protección contra el humo | 1210 mm | >1085 mm | |
| 30134 | protección contra el humo | 1335 mm | >1210 mm | |
| 30146 | protección contra el humo | 1460 mm | >1335 mm | |
| 30600 | protección contra el humo | <6000 mm | por metro lineal | |
| 31040 | ignífugo+protección contra humo | <400 mm | sin función | |
| 31034 | ignífugo+protección contra humo | 335 mm | >220 mm | |
| 31046 | ignífugo+protección contra humo | 460 mm | >335 mm | |
| 31059 | ignífugo+protección contra humo | 585 mm | >460 mm | |
| 31071 | ignífugo+protección contra humo | 710 mm | >585 mm | |
| 31084 | ignífugo+protección contra humo | 835 mm | >710 mm | |
| 31096 | ignífugo+protección contra humo | 960 mm | >835 mm | |
| 31109 | ignífugo+protección contra humo | 1085 mm | >960 mm | |
| 31121 | ignífugo+protección contra humo | 1210 mm | >1085 mm | |
| 31134 | ignífugo+protección contra humo | 1335 mm | >1210 mm | |
| 31146 | ignífugo+protección contra humo | 1460 mm | >1335 mm | |
| 31600 | ignífugo+protección contra humo | <6000 mm | por metro lineal |
| | Número de orden | producto |
|---|---|---|
 | 900200 | Cortar a tamaño fijo Corte a dimensiones fijas, todos los tipos Planet excepto KG, MinE |
 | 900601 | Planet Agujero 5x13 mm, simétrico (especificar entrada) Planet Agujero 5x13 mm, simétrico, para perfiles de 13 y 20 mm de ancho |
| 900190L | Planet Agujero 5x13 mm, asimétrico DIN L (especificar entrada) Planet Agujero 5 x 13 mm, asimétrico, para cerrojo enrasado / cerrojo (estándar, acústica óptima), para ancho de perfil de 13 y 20 mm, DIN L |
| 900190R | Planet Agujero 5x13 mm, asimétrico DIN R (especificar entrada) Planet Agujero de 5 x 13 mm, asimétrico, para cerrojo enrasado / cerrojo (estándar, acústica óptima), para ancho de perfil de 13 y 20 mm, DIN R |
 | 900866 | Planet Agujero Ø8 mm para perfil ancho 13 mm (especificar entrada) Planet Agujero Ø8,2 mm, para perfil de 13 mm de ancho, adecuado para varilla de accionamiento de Ø8 mm |
 | 900908 | Versión para puerta corredera Versión para puerta corredera, cierre DIN L/R |
 | 900916 | Instalación de sello desplegable vertical Instalación de sello abatible vertical, para todos los tipos Planet |
 | 900915 | Sello desplegable, instalación superior Instalación de sello desplegable en la parte superior, para todos los tipos Planet |
 | 900918 | Paredes plegables diseño G-G Versión para mamparas abatibles G-G, para casi todos los tipos Planet |
 | 900440 | Protuberancia de silicona Saliente de silicona, lado de las bisagras: x mm; lado cerradura: y mm, para todos los tipos Planet |
 | 900793 | Mecanismo resistente a la corrosión (línea de 13 y 20 mm) Mecanismo resistente a la corrosión para perfiles de 13 o 20 mm, previa aclaración |
 | 900783 | Mecánica reforzada Mecanismo reforzado para perfiles de 13 mm, muelles de flexión reforzados |
 | 900920 | Diseño de puerta pivotante (línea de 13 y 20 mm) Versión para puerta pivotante, para perfiles de 13 mm y 20 mm: Planet HS, HS-plus, FT, FT-plus, RH, RF, MF, MF-plus, RO, RO-plus, RS y PU; bajo pedido |
 | 900917 | Instalación de sello abatible horizontal/superior/mecanismo de puerta corredera Instalación burlete horizontal/superior, sólo para puertas correderas |
 | 900913 | Versión TPE sin silicona Versión TPE sin silicona (sólo para labios redondos, certificado bajo pedido) |
 | 900006 | Opción "plus" para Planet KT Opción "plus" para un máximo aislamiento acústico de hasta 54 dB para Planet KT |
 | 900894L | Labio biselado para suelos irregulares, DIN L (diestro), perfiles de 13 mm Labio biselado para suelos irregulares, para perfiles de 13 mm, DIN L (diestro) |
| 900894R | Labio biselado para suelos irregulares, DIN R (zurdo), perfiles de 13 mm Labio biselado para suelos irregulares, para perfiles de 13 mm, DIN R (zurdo) |
| | Número de orden | producto |
|---|---|---|
 | 900014 | Placa de tope Tipo 1 (estándar) Placa de tope tipo 1 (estándar), inoxidable |
 | 900188 | Placa de tope tipo 2 Placa de tope tipo 2, 38 x 21 mm, incl. tornillos |
 | 900395 | Placa de tope tipo 3 Placa de tope tipo 3, 38 x 20,5 mm, incl. tornillos |
 | 900879 | kit de montaje Planet NA (fijación invisible) Set de montaje Planet NA, pieza de fijación invisible compuesta por 2 soportes de montaje incl. clavos y placa de tope para puertas de madera |
 | 900180 | Kit de montaje Planet HS, para puertas de madera Kit de montaje Planet HS, para puertas de madera, incl. Placa de tope tipo 1 y tornillos, apto para HS, RH, KT, SL |
 | Planet KR pasador de fijacion | |
 | Planet BM 5x13 mm cubeta de suelo estrecho | |
 | Planet BM 5x13 mm cubeta de suelo | |
 | Planet BM-R Ø15 mm cubeta de suelo (25/40 mm) | |
 | Planet BM-R Ø9 mm cubeta de suelo (25/40 mm) | |
 | Planet BT umbral de separación del suelo | |
 | Planet F carril plano hueco |
