Planet ZA

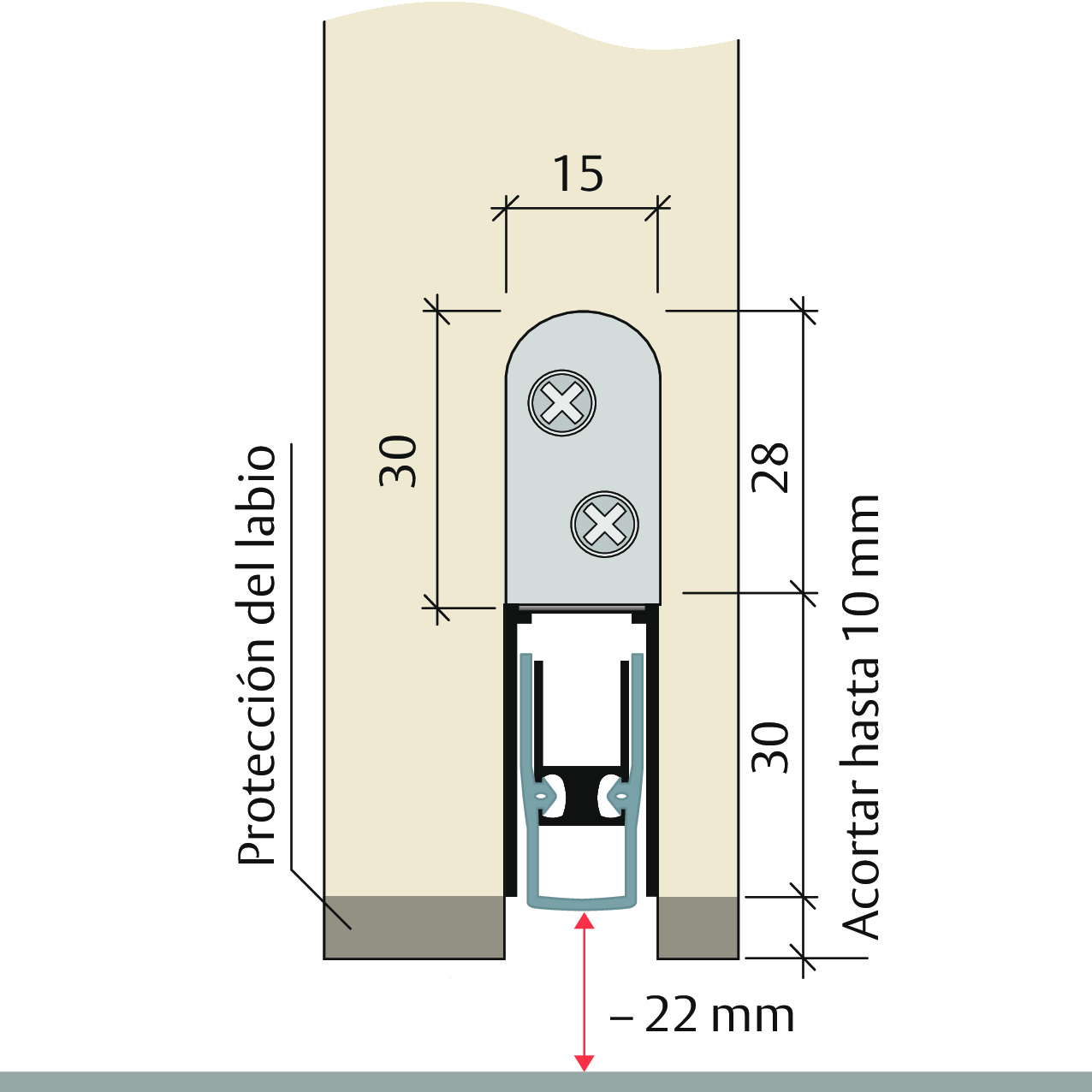

15 x 30 mm | ⇓22 mm | 48 dB
Funciones / versiones (dependiendo de las opciones)
Estructura del suelo
Resumen de las ventajas
- Burlete para puertas de madera, metal y PVC
- Altura de caída hasta 22 mm
- Nivel de absorción acústica de hasta 48 dB con sellado óptimo
- El hueco más profundo permite proteger el labio de silicona
- La parte inferior de la puerta se puede ajustar sin quitar el sello
- Actuación unilateral y silenciosa
- Sin raspaduras ni arrastres en el suelo gracias a la caída paralela
- Compensación automática de suelos inclinados/irregulares
- Labio de silicona de alta calidad, saliente lateral ajustable
- Fácil ajuste de la altura de caída
- Se puede acortar a la siguiente longitud de stock más pequeña
- Garantía de 7 años
Accesorios incluidos
kit de montaje Planet, incl. 2 soportes de montaje (inoxidable), 4 tornillos y placa protectora del marco, tipo 1 (acero inoxidable)
Pliego de condiciones
Precinto automático abatible para puerta Planet ZA RD | 48 dB, para puertas insonorizadas y cortahumo, accionamiento por el lado de las bisagras con compensación automática en suelos inclinados, descenso paralelo, altura de junta de hasta 22 mm, a ras o más profundo con protección de labio para ranurar. Labio de silicona, fijación lateral. Perfil fabricado en aluminio de 15 x 30 mm.
Precinto automático abatible para puerta Planet ZA FH+RD | 48 dB, para puertas insonorizadas, cortahumo y cortafuegos, desbloqueo por el lado de las bisagras con compensación automática en suelos inclinados, descenso paralelo, altura de junta hasta 22 mm, a ras o más profundo con protección de labio para ranurar. Fijación lateral, labio fabricado en silicona autoextinguible. Perfil fabricado en aluminio de 5 x 30 mm.
| Tamaño de ranura | 15,3 mm de ancho y 30,5 a 40 mm de profundidad |
| Perfil de sellado | silicona de alta calidad o silicona autoextinguible de alta calidad |
| Valor de absorción acústica | hasta 48 dB en el aire del suelo 7 mm |
| Placa protectora del marco | acero inoxidable, para golpear, 20 x 20 mm |
| Fijación | con soportes de montaje de acero inoxidable y tornillos en el lateral |
| Puede ser acortado | máx. 125 mm (335 mm sólo 115 mm) |
| Liberar | por un lado, lado de las bisagras |
| Ajuste de altura de la caída | en pasador de liberación con llave Allen de 3 mm |
| Máx. altura de caída | 22 mm |
| Perfil | 15 x 30 mm |
| Material del perfil | aluminio |
| Número de orden | Versión | Longitud | Longitud | Versión |
|---|---|---|---|---|
| 100040 | protección contra el humo | <400 mm | ||
| 100034 | protección contra el humo | 335 mm | >220 mm | |
| 100046 | protección contra el humo | 460 mm | >335 mm | |
| 100059 | protección contra el humo | 585 mm | >460 mm | |
| 100071 | protección contra el humo | 710 mm | >585 mm | |
| 100084 | protección contra el humo | 835 mm | >710 mm | |
| 100096 | protección contra el humo | 960 mm | >835 mm | |
| 100109 | protección contra el humo | 1085 mm | >960 mm | |
| 100121 | protección contra el humo | 1210 mm | >1085 mm | |
| 100134 | protección contra el humo | 1335 mm | >1210 mm | |
| 100146 | protección contra el humo | 1460 mm | >1335 mm | |
| 100600 | protección contra el humo | <6000 mm | por metro lineal | |
| 101040 | ignífugo+protección contra humo | <400 mm | sin función | |
| 101034 | ignífugo+protección contra humo | 335 mm | >220 mm | |
| 101046 | ignífugo+protección contra humo | 460 mm | >335 mm | |
| 101059 | ignífugo+protección contra humo | 585 mm | >460 mm | |
| 101071 | ignífugo+protección contra humo | 710 mm | >585 mm | |
| 101084 | ignífugo+protección contra humo | 835 mm | >710 mm | |
| 101096 | ignífugo+protección contra humo | 960 mm | >835 mm | |
| 101109 | ignífugo+protección contra humo | 1085 mm | >960 mm | |
| 101121 | ignífugo+protección contra humo | 1210 mm | >1085 mm | |
| 101134 | ignífugo+protección contra humo | 1335 mm | >1210 mm | |
| 101146 | ignífugo+protección contra humo | 1460 mm | >1335 mm | |
| 101600 | ignífugo+protección contra humo | <6000 mm | por metro lineal |
| | Número de orden | producto |
|---|---|---|
 | 900926 | Planet Agujero Ø10 mm para Planet ZA (especificar entrada) Planet Agujero Ø10 mm para Planet ZA, apto para varilla de accionamiento Ø10 mm |
 | 900914 | Extensión de labios (+8 mm) Extensión de labio (+8 mm), Planet HS, FT y ZA |
 | 900606 | Labio de silicona antibacteriano Equipamiento antibacteriano del labio de sellado, sólo para labios redondos, Planet HS, FT, ZA |
 | 900200 | Cortar a tamaño fijo Corte a dimensiones fijas, todos los tipos Planet excepto KG, MinE |
 | 900913 | Versión TPE sin silicona Versión TPE sin silicona (sólo para labios redondos, certificado bajo pedido) |
 | 900440 | Protuberancia de silicona Saliente de silicona, lado de las bisagras: x mm; lado cerradura: y mm, para todos los tipos Planet |
| | Número de orden | producto |
|---|---|---|
 | 900014 | Placa de tope Tipo 1 (estándar) Placa de tope tipo 1 (estándar), inoxidable |
 | 900188 | Placa de tope tipo 2 Placa de tope tipo 2, 38 x 21 mm, incl. tornillos |
 | 900395 | Placa de tope tipo 3 Placa de tope tipo 3, 38 x 20,5 mm, incl. tornillos |
 | 900927 | Kit de montaje Planet ZA, para puertas de madera Kit de montaje Planet ZA, para puertas de madera |
 | Planet BM-R Ø11 mm cubeta de suelo (25/40 mm) | |
 | Planet BM Ø10 mm cubeta de suelo estrecho | |
 | Planet BM Ø10 mm cubeta de suelo | |
 | Planet BT umbral de separación del suelo | |
 | Planet F carril plano hueco |
