Planet GH

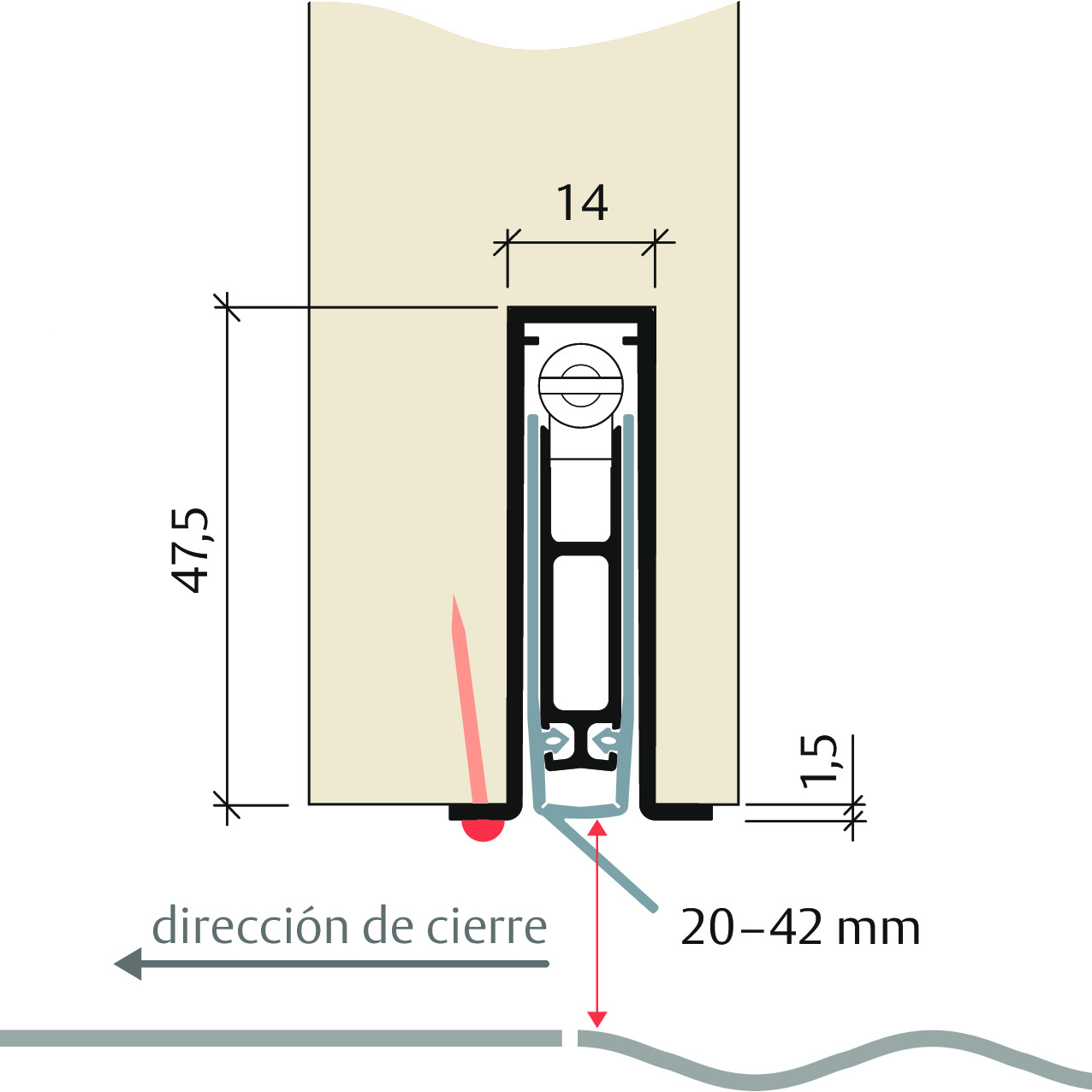

14 x 47,5 mm | ⇓42 mm | 45 dB
Funciones / versiones (dependiendo de las opciones)
Estructura del suelo
Posibles tipos de puertas (según opciones)
.png){kind=icon}
Resumen de las ventajas
- Burlete para puertas de madera, metal y PVC
- Altura de caída extra grande: 20 - 42 mm
- Nivel de absorción acústica de hasta 45 dB con sellado óptimo
- Actuación unilateral y silenciosa
- Sin raspaduras ni arrastres en el suelo gracias a la caída paralela
- Para puertas de dos hojas con pestillo enrasado o pestillo
- Adecuado para Planet Socle (ver Planet Socle)
- Labio de silicona de alta calidad, saliente lateral ajustable
- Fácil ajuste de la altura de caída
- Compensación automática de suelos inclinados/irregulares
- Garantía de 7 años
Accesorios incluidos
Placa de tope Planet, tipo 1 (acero inoxidable)
Pliego de condiciones
Precinto automático abatible para puerta Planet GH RD | 45 dB, para puertas insonorizadas y cortahumo, para puertas y cancelas, desbloqueo por el lado de las bisagras con compensación automática en suelos inclinados, descenso paralelo, altura de junta de 42 mm, para ranurado enrasado, labio de silicona, fijación desde abajo. Perfil de aluminio 14 x 47,5 mm.
Precinto automático abatible para puerta Planet GH FH+RD | 45 dB, para puertas acústicas, cortahumo y cortafuegos, para puertas y portones, desbloqueo por el lado de las bisagras con compensación automática en suelos inclinados, descenso paralelo, altura de junta de 42 mm, para montaje empotrado, labio de material autoextinguible Silicona, fijación desde abajo. Perfil de aluminio 14 x 47,5 mm.
| Longitud | 400 mm hasta 6000 mm |
| Tamaño de ranura | 14,3 mm de ancho y 48 mm de profundidad |
| Perfil de sellado | silicona de alta calidad o silicona autoextinguible de alta calidad |
| Valor de absorción acústica | hasta 45 dB en el aire del suelo 20 mm |
| Placa protectora del marco | acero inoxidable, para golpear, 20 x 20 mm |
| Fijación | desde abajo con tornillos o clavos/clavijas del fabricante |
| Puede ser acortado | máx. 100 mm |
| Liberar | por un lado, lado de las bisagras |
| Ajuste de altura de la caída | en el pasador de liberación con un destornillador |
| Máx. altura de caída | 20 – 42 mm |
| Perfil | 14 x 47.5 mm |
| Material del perfil | aluminio |
| | Número de orden | producto |
|---|---|---|
 | 902201 | Planet Agujero 5x13 mm, para Planet GH, simétrico (especificar entrada) Planet Agujero 5x13 mm, para Planet GH, simétrico, para perfil de 14 mm de ancho |
 | 900916 | Instalación de sello desplegable vertical Instalación de sello abatible vertical, para todos los tipos Planet |
 | 900909 | Accionamiento inverso, placa disparadora 50 mm Liberación inversa (gatillo por tensión), placa de tensión 20 x 8 x 50 mm, para Planet HS, FT, RH, RF, RO, RS, PU, GH, TW, US |
 | 902084 | Accionamiento inverso, placa disparadora 70 mm Liberación inversa (gatillo por tensión), placa de tensión 20 x 8 x 70 mm, para Planet HS, FT, RH, RF, RO, RS, PU, GH, TW, US |
 | 902085 | Accionamiento inverso, placa disparadora 80 mm Liberación inversa (disparador por tensión), placa de tensión 20 x 8 x 80 mm, para Planet HS, FT, RH, RF, RO, RS, PU, GH, TW, US |
 | 900908 | Versión para puerta corredera Versión para puerta corredera, cierre DIN L/R |
 | 900910 | Diseño de labios redondos Versión con labio redondo para Planet MinE, GH, SN, KG-SL10 |
 | 900919 | Diseño de puerta redonda Versión para puerta redonda (en segmentos), Planet FT, RF, GH, PU |
 | 900917 | Instalación de sello abatible horizontal/superior/mecanismo de puerta corredera Instalación burlete horizontal/superior, sólo para puertas correderas |
 | 900915 | Sello desplegable, instalación superior Instalación de sello desplegable en la parte superior, para todos los tipos Planet |
 | 900440 | Protuberancia de silicona Saliente de silicona, lado de las bisagras: x mm; lado cerradura: y mm, para todos los tipos Planet |
