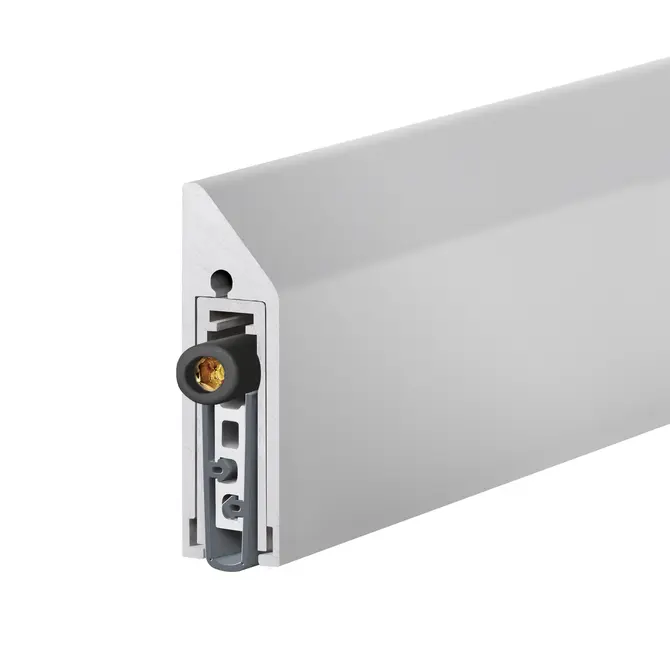

Planet KG-S estrecho
11,5x38mm | ⇓16mm | 48dB
Funciones / versiones (dependiendo de las opciones)
Estructura del suelo
Posibles tipos de puertas (según opciones)
Resumen de las ventajas
- Burlete para puertas de vidrio, madera, metal y PVC
- Altura de caída hasta 16 mm
- Nivel de absorción acústica de hasta 48 dB con sellado óptimo
- Planet KG-S estrecho, pegado lateralmente con adhesivo UV o cinta adhesiva doble
- Listo para su uso inmediatamente después de la instalación gracias a los tornillos de fijación suministrados
- Actuación unilateral y silenciosa
- Sin raspaduras ni arrastres en el suelo gracias a la caída paralela
- Compensación automática de suelos inclinados
- Labio de silicona de alta calidad, saliente lateral ajustable
- Fácil ajuste de la altura de caída
- Se puede acortar a la siguiente longitud de stock más pequeña
- Garantía de 7 años
Accesorios incluidos
Placa de tope Planet, tipo 1 (acero inoxidable), tornillos y placas de cubierta
Pliego de condiciones
Burlete automático abatible para puerta Planet KG-S estrecho FH+RD | 48 dB, apto para puertas cortafuego y cortahumo, gatillo lateral con descenso paralelo y compensación automática en suelos inclinados, perfil de protección en anodizado plateado EV1, acero inoxidable satinado o anodizado negro mate C35, para pegar lateralmente. Altura del sello hasta 16 mm. Labio de silicona autoextinguible. perfil de protección y perfil de aluminio 11,5 x 38 mm, incl. Placa de cierre del lado de la cerradura para puertas batientes.
| Perfil de sellado | silicona de alta calidad o silicona autoextinguible de alta calidad |
| Valor de absorción acústica | hasta 48 dB en el aire del suelo 7 mm |
| Placa protectora del marco | acero inoxidable, para golpear, 20 x 20 mm |
| Fijación | para pegar |
| Puede ser acortado | max. 125 mm |
| Liberar | por un lado, lado de las bisagras |
| Ajuste de altura de la caída | en pasador de liberación con llave Allen de 3 mm |
| Máx. altura de caída | 16 mm |
| Perfil | 11,5 x 38 mm |
| Material del perfil | aluminio |
| Superficie | anodizado plata EV1, acero inoxidable anodizado mate (INOX) o anodizado negro C35 mate |
| Número de orden | Versión | Superficie | Longitud | Longitud | Versión |
|---|---|---|---|---|---|
| 35040-S | ignífugo+protección contra humo | anodizado plata EV1 | 400 mm | sin función | |
| 35046-S | ignífugo+protección contra humo | anodizado plata EV1 | 459 mm | >345 mm | |
| 35059-S | ignífugo+protección contra humo | anodizado plata EV1 | 584 mm | >460 mm | |
| 35071-S | ignífugo+protección contra humo | anodizado plata EV1 | 709 mm | >585 mm | |
| 35084-S | ignífugo+protección contra humo | anodizado plata EV1 | 834 mm | >710 mm | |
| 35096-S | ignífugo+protección contra humo | anodizado plata EV1 | 959 mm | >835 mm | |
| 35109-S | ignífugo+protección contra humo | anodizado plata EV1 | 1084 mm | >960 mm | |
| 35121-S | ignífugo+protección contra humo | anodizado plata EV1 | 1209 mm | >1085 mm | |
| 35134-S | ignífugo+protección contra humo | anodizado plata EV1 | 1334 mm | >1210 mm | |
| 35146-S | ignífugo+protección contra humo | anodizado plata EV1 | 1459 mm | >1335 mm | |
| 35600-S | ignífugo+protección contra humo | anodizado plata EV1 | <6000 mm | por metro lineal | |
| 35040-SX | ignífugo+protección contra humo | Acero inoxidable anodizado mate (INOX) | 400 mm | sin función | |
| 35046-SX | ignífugo+protección contra humo | Acero inoxidable anodizado mate (INOX) | 459 mm | >345 mm | |
| 35059-SX | ignífugo+protección contra humo | Acero inoxidable anodizado mate (INOX) | 584 mm | >460 mm | |
| 35071-SX | ignífugo+protección contra humo | Acero inoxidable anodizado mate (INOX) | 709 mm | >585 mm | |
| 35084-SX | ignífugo+protección contra humo | Acero inoxidable anodizado mate (INOX) | 834 mm | >710 mm | |
| 35096-SX | ignífugo+protección contra humo | Acero inoxidable anodizado mate (INOX) | 959 mm | >835 mm | |
| 35109-SX | ignífugo+protección contra humo | Acero inoxidable anodizado mate (INOX) | 1084 mm | >960 mm | |
| 35121-SX | ignífugo+protección contra humo | Acero inoxidable anodizado mate (INOX) | 1209 mm | >1085 mm | |
| 35134-SX | ignífugo+protección contra humo | Acero inoxidable anodizado mate (INOX) | 1334 mm | >1210 mm | |
| 35146-SX | ignífugo+protección contra humo | Acero inoxidable anodizado mate (INOX) | 1459 mm | >1335 mm | |
| 35600-SX | ignífugo+protección contra humo | Acero inoxidable anodizado mate (INOX) | <6000 mm | por metro lineal | |
| 35040-SB | ignífugo+protección contra humo | negro C35 anodizado mate | 400 mm | sin función | |
| 35046-SB | ignífugo+protección contra humo | negro C35 anodizado mate | 459 mm | >345 mm | |
| 35059-SB | ignífugo+protección contra humo | negro C35 anodizado mate | 584 mm | >460 mm | |
| 35071-SB | ignífugo+protección contra humo | negro C35 anodizado mate | 709 mm | >585 mm | |
| 35084-SB | ignífugo+protección contra humo | negro C35 anodizado mate | 834 mm | >710 mm | |
| 35096-SB | ignífugo+protección contra humo | negro C35 anodizado mate | 959 mm | >835 mm | |
| 35109-SB | ignífugo+protección contra humo | negro C35 anodizado mate | 1084 mm | >960 mm | |
| 35121-SB | ignífugo+protección contra humo | negro C35 anodizado mate | 1209 mm | >1085 mm | |
| 35134-SB | ignífugo+protección contra humo | negro C35 anodizado mate | 1334 mm | >1210 mm | |
| 35146-SB | ignífugo+protección contra humo | negro C35 anodizado mate | 1459 mm | >1335 mm | |
| 35600-SB | ignífugo+protección contra humo | negro C35 anodizado mate | <6000 mm | por metro lineal |
| | Número de orden | producto |
|---|---|---|
 | 900225 | Corte a dimensiones fijas (KG y MinE) Corte a dimensiones fijas, Planet KG y Planet MinE |
 | 900923 | Perfiles en colores especiales Perfiles con colores especiales, anodizados (EURAS) o con recubrimiento en polvo (RAL / DB / NCS), para placas de umbral Planet Socle, Planet KG, Planet F (las placas de cubierta no están disponibles en colores especiales), otros colores bajo pedido |
 | 900908 | Versión para puerta corredera Versión para puerta corredera, cierre DIN L/R |
 | 900915 | Sello desplegable, instalación superior Instalación de sello desplegable en la parte superior, para todos los tipos Planet |
 | 900440 | Protuberancia de silicona Saliente de silicona, lado de las bisagras: x mm; lado cerradura: y mm, para todos los tipos Planet |
 | 900893L | Labio biselado para suelos irregulares, DIN L (diestro), perfiles de 8 mm Labio biselado para suelos irregulares, para perfiles de 8 mm, DIN L (diestro) |
| 900893R | Labio biselado para suelos irregulares, DIN R (zurdo), 8 mm Labio biselado para suelos irregulares, para perfiles de 8 mm, DIN R (zurdo) |
| | Número de orden | producto |
|---|---|---|
 | 900014 | Placa de tope Tipo 1 (estándar) Placa de tope tipo 1 (estándar), inoxidable |
 | 900188 | Placa de tope tipo 2 Placa de tope tipo 2, 38 x 21 mm, incl. tornillos |
 | 900395 | Placa de tope tipo 3 Placa de tope tipo 3, 38 x 20,5 mm, incl. tornillos |
 | 900837 | Juego de cintas adhesivas para Planet KG-S estrechas Juego de cintas adhesivas para Planet KG-S estrechas, máx. 1460 mm |
 | 902420 | Juego de cintas adhesivas para Planet KG-S estrechas, negro Juego de cintas adhesivas para Planet KG-S estrechas, negro, máx. 1460 mm |
 | 902742 | Kit de montaje Planet KG-S/SM-Set/A estrecho (versión 2025) Kit de montaje para Planet KG-S/SM-Set/A estrecho, consistente en tapas de cubierta, tornillos y placa de tope Tipo 1 |
