Planet ZA
15 x 30 mm | ⇓22 mm | 48 dB
Fonctions / versions (dépend des options)
Profil de sol
Aperçu des avantages
- Joint à abaissement pour portes en bois, métal et PVC
- Course jusqu’à 22 mm
- Pour une étanchéité optimale, valeur d’affaiblissement acoustique jusqu’à 48 dB
- Lèvre en silicone protégée car encastrée plus profondément
- Porte réglable en bas sans démontage du joint
- Déclenchement unilatéral et silencieux
- Pas de frottement au-dessus du sol grâce à l’abaissement parallèle
- Compensation automatique en cas de sol incliné / inégal
- Lèvre en silicone de haute qualité, dépassement latéral réglable
- Réglage facile de la course
- Possibilité de raccourcir jusqu’à la prochaine plus petite longueur de palier
- Garantie de 7 ans
Accessoires incl.
Planet jeu de montage ZA, incl. 2 équerres de retenue (inox), 4 vis et plaque d’appui, type 1 (inox)
Texte d’appel d’offre
Joint à abaissement automatique Planet ZA RD | 48 dB, pour portes anti-bruit et pare-fumée, déclenchement côté charnières avec compensation automatique en cas de sol incliné, abaissement parallèle, hauteur du joint jusqu’à 22 mm, pour rainurage à fleur ou plus profond avec protection des lèvres. Lèvre en silicone, fermeture latérale. Profilé en aluminium 15 x 30 mm.
Joint à abaissement automatique Planet ZA FH+RD | 48 dB, pour portes anti-bruit, pare-fumée et coupe-feu, déclenchement côté charnières avec compensation automatique en cas de sol incliné, abaissement parallèle, hauteur du joint jusqu’à 22 mm, pour rainurage à fleur ou plus profond avec protection des lèvres. Fixation latérale, lèvre en silicone auto-extinguible. Profilé en aluminium 5 x 30 mm.

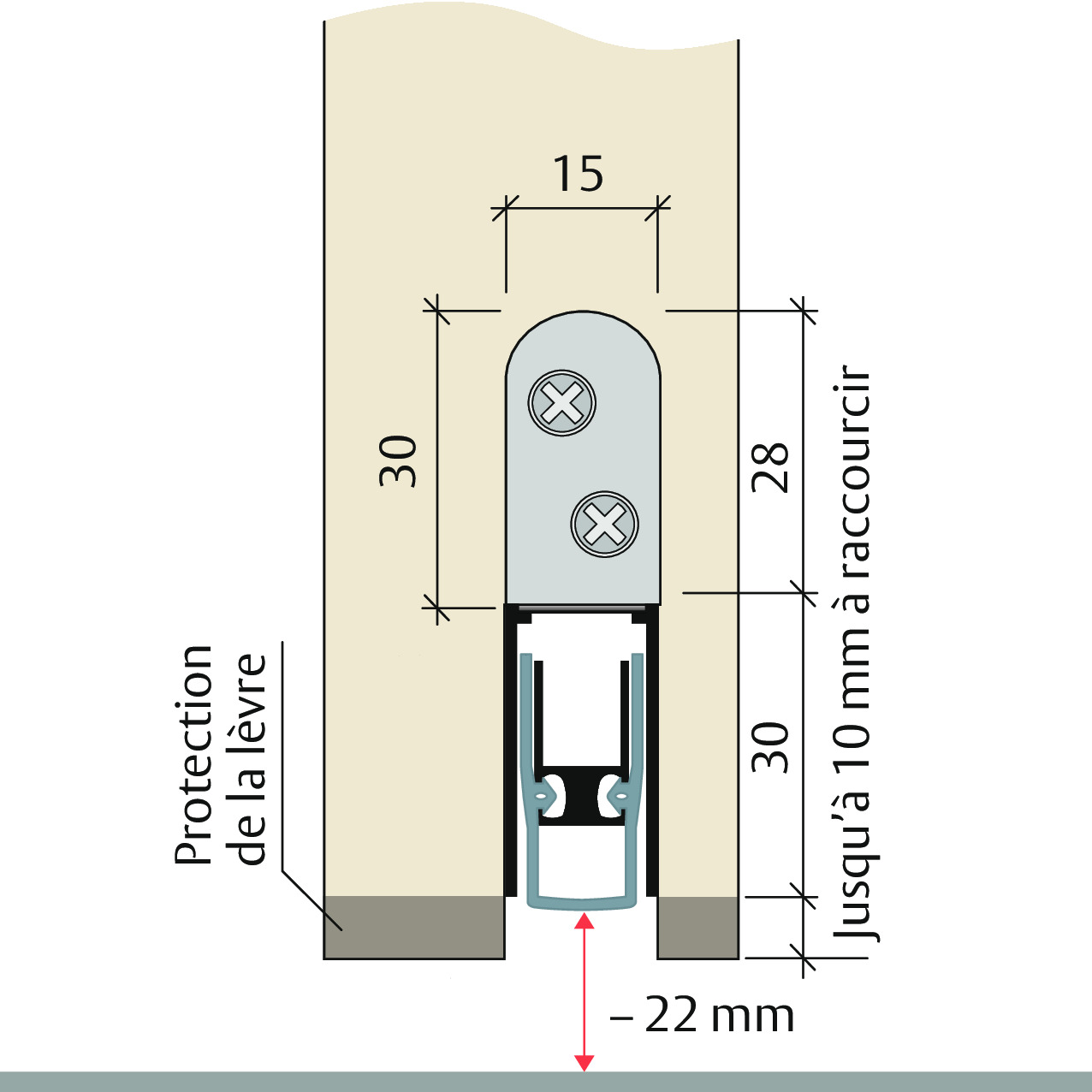

| Dimensions de la rainure | Largeur 15,3 mm et profondeur 30,5 à 40 mm |
| Profil d’étanchéité | silicone de haute qualité ou silicone auto-extinguible de haute qualité |
| Valeur d’isolation acoustique | jusqu’à 48 dB pour air de sol de 7 mm |
| Plaque d’appui | Acier inoxydable, à frapper, 20 x 20 mm |
| Fixation | latéralement avec équerres de fixation en acier inoxydable et vis autoperçantes |
| Raccourcissable | max. 125 mm (335 mm seulement 115 mm) |
| Déclenchement | côté charnières d’un côté |
| Réglage de la course | sur la goupille de déclenchement avec clé Allen de 3 mm |
| Course max. | 22 mm |
| Taille de profil | 15 x 30 mm |
| Matière du profil | aluminium |
| Numéro de commande | Version | Longueur | raccourcissable jusqu'à | Informations pour passer des commandes |
|---|---|---|---|---|
| 100040 | coupe-fumée | <400 mm | ||
| 100034 | coupe-fumée | 335 mm | >220 mm | |
| 100046 | coupe-fumée | 460 mm | >335 mm | |
| 100059 | coupe-fumée | 585 mm | >460 mm | |
| 100071 | coupe-fumée | 710 mm | >585 mm | |
| 100084 | coupe-fumée | 835 mm | >710 mm | |
| 100096 | coupe-fumée | 960 mm | >835 mm | |
| 100109 | coupe-fumée | 1085 mm | >960 mm | |
| 100121 | coupe-fumée | 1210 mm | >1085 mm | |
| 100134 | coupe-fumée | 1335 mm | >1210 mm | |
| 100146 | coupe-fumée | 1460 mm | >1335 mm | |
| 100600 | coupe-fumée | <6000 mm | par mètre linéaire | |
| 101040 | coupe-feu + coupe-fumée | <400 mm | sans fonction | |
| 101034 | coupe-feu + coupe-fumée | 335 mm | >220 mm | |
| 101046 | coupe-feu + coupe-fumée | 460 mm | >335 mm | |
| 101059 | coupe-feu + coupe-fumée | 585 mm | >460 mm | |
| 101071 | coupe-feu + coupe-fumée | 710 mm | >585 mm | |
| 101084 | coupe-feu + coupe-fumée | 835 mm | >710 mm | |
| 101096 | coupe-feu + coupe-fumée | 960 mm | >835 mm | |
| 101109 | coupe-feu + coupe-fumée | 1085 mm | >960 mm | |
| 101121 | coupe-feu + coupe-fumée | 1210 mm | >1085 mm | |
| 101134 | coupe-feu + coupe-fumée | 1335 mm | >1210 mm | |
| 101146 | coupe-feu + coupe-fumée | 1460 mm | >1335 mm | |
| 101600 | coupe-feu + coupe-fumée | <6000 mm | par mètre linéaire |
| | Numéro de commande | Produit |
|---|---|---|
 | 900926 | Perçage Planet Ø10 mm pour Planet ZA (indiquer l’axe de perçage) Perçage Planet Ø10, mm, pour Planet ZA, convient pour tringle de crémone Ø10 mm |
 | 900914 | Rallongement des lèvres (+8 mm) Rallongement des lèvres (+8 mm), Planet HS, FT et ZA |
 | 900606 | Lèvre en silicone antibactérienne Équipement antibactérien de la lèvre d’étanchéité, uniquement pour les lèvres rondes, Planet HS, FT, ZA |
 | 900200 | Découper à la cote fixe Découper à la cote fixe, tous les types de planète sauf KG, MinE |
 | 900913 | Modèle sans silicone TPE Variante sans silicone TPE (uniquement pour lèvres rondes, certificat sur demande) |
 | 900440 | Saillie en silicone Saillie en silicone, côté charnières : x mm ; côté serrure : y mm, pour tous les types Planet |
| | Numéro de commande | Produit |
|---|---|---|
 | 900014 | Petites plaques de butée, type 1 (standard) Petites plaques de butée, type 1 (standard), inoxydable |
 | 900188 | Plaque de butée type 2 Plaques de butée type 2, 38 x 21 mm, avec vis |
 | 900395 | Plaque de butée type 3 Plaques de butée type 3, 38 x 20,5 mm, avec vis |
 | 900927 | Set de montage Planet ZA, pour portes en bois Set de montage Planet ZA, pour portes en bois |
 | Planet BM-R Ø11 mm (25/40 mm) | |
 | Planet BM Ø10 mm étroit | |
 | Planet BM Ø10 mm gâche au sol emboutie | |
 | Planet BT seuil de séparation | |
 | Planet F seuil bombé |
