Planet RS

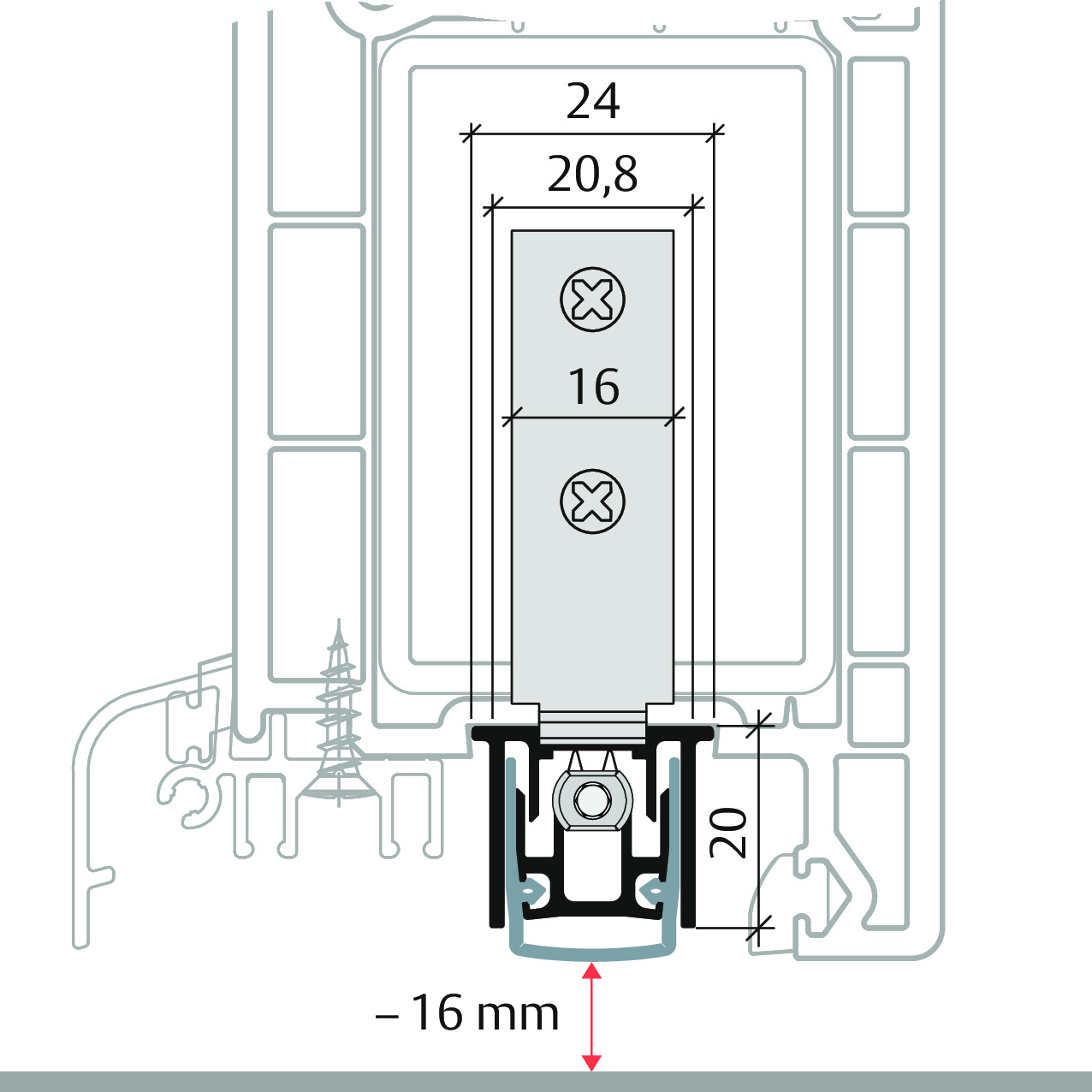

20,8 / 24 x 20 mm | ⇓16 mm | 50 dB
Fonctions / versions (dépend des options)
Profil de sol
Types de portes possibles (dépend des options)
Aperçu des avantages
- Joints à abaissement pour les portes en PVC
- Course jusqu’à 16 mm
- Pour une étanchéité optimale, valeur d’affaiblissement acoustique jusqu’à 50 dB
- Équerre de fixation adaptée à la rainure euro de 16 mm
- Convient pour rainure de porte d’entrée 24 mm
- Kit de montage pour tous les fabricants de systèmes courants
- Déclenchement unilatéral et silencieux
- Pas de frottement au-dessus du sol grâce à l’abaissement parallèle
- Pour portes à 2 vantaux avec targette ou crémone
- Possibilité de raccourcir jusqu’à la prochaine plus petite longueur de palier
- Lèvre en silicone de haute qualité, dépassement latéral réglable
- Réglage facile de la course
- Garantie de 7 ans
Accessoires incl.
Kit de montage RS du fabricant du système (divers)
Texte d’appel d’offre
Joint à abaissement automatique Planet RS RD | 50 dB, pour portes anti-bruit et pare-fumée, déclenchement côté charnières avec compensation automatique en cas de sol incliné, abaissement parallèle, hauteur du joint jusqu’à 16 mm. Lèvre en silicone, fixation en haut. Profilé en aluminium 20,8 / 24 x 20 mm.
Joint à abaissement automatique Planet RS FH+RD | 50 dB, pour portes anti-bruit, pare-fumée et coupe-feu, déclenchement côté charnières avec compensation automatique en cas de sol incliné, abaissement parallèle, hauteur du joint jusqu’à 16 mm. Lèvre en silicone auto-extinguible, fixation en haut. Profilé en aluminium 20,8 / 24 x 20 mm.
| Profil d’étanchéité | silicone de haute qualité ou silicone auto-extinguible de haute qualité |
| Valeur d’isolation acoustique | jusqu’à 50 dB pour air de sol de 7 mm |
| Fixation | avec kit de montage, version fabricant du système |
| Raccourcissable | max. 125 mm (335 mm seulement 115 mm) |
| Déclenchement | côté charnières d’un côté |
| Réglage de la course | sur la goupille de déclenchement avec clé Allen de 3 mm |
| Course max. | 16 mm |
| Taille de profil | 29,8 / 24 x 20 mm |
| Matière du profil | aluminium |
| Numéro de commande | Version | Longueur | raccourcissable jusqu'à | Informations pour passer des commandes |
|---|---|---|---|---|
| 55040 | coupe-fumée | 400 mm | sans fonction | |
| 55034 | coupe-fumée | 335 mm | >220 mm | |
| 55046 | coupe-fumée | 460 mm | >335 mm | |
| 55059 | coupe-fumée | 585 mm | >460 mm | |
| 55071 | coupe-fumée | 710 mm | >585 mm | |
| 55084 | coupe-fumée | 835 mm | >710 mm | |
| 55096 | coupe-fumée | 960 mm | >835 mm | |
| 55109 | coupe-fumée | 1085 mm | >960 mm | |
| 55121 | coupe-fumée | 1210 mm | >1085 mm | |
| 55134 | coupe-fumée | 1335 mm | >1210 mm | |
| 55146 | coupe-fumée | 1460 mm | >1335 mm | |
| 55159 | coupe-fumée | 1585 mm | >1460 mm | |
| 55600 | coupe-fumée | <6000 mm | par mètre linéaire | |
| 59040 | coupe-feu + coupe-fumée | 400 mm | sans fonction | |
| 59034 | coupe-feu + coupe-fumée | 335 mm | >220 mm | |
| 59046 | coupe-feu + coupe-fumée | 460 mm | >335 mm | |
| 59059 | coupe-feu + coupe-fumée | 585 mm | >460 mm | |
| 59071 | coupe-feu + coupe-fumée | 710 mm | >585 mm | |
| 59084 | coupe-feu + coupe-fumée | 835 mm | >710 mm | |
| 59096 | coupe-feu + coupe-fumée | 960 mm | >835 mm | |
| 59109 | coupe-feu + coupe-fumée | 1085 mm | >960 mm | |
| 59121 | coupe-feu + coupe-fumée | 1210 mm | >1085 mm | |
| 59134 | coupe-feu + coupe-fumée | 1335 mm | >1210 mm | |
| 59146 | coupe-feu + coupe-fumée | 1460 mm | >1335 mm | |
| 59159 | coupe-feu + coupe-fumée | 1585 mm | >1460 mm | |
| 59600 | coupe-feu + coupe-fumée | <6000 mm | par mètre linéaire |
| | Numéro de commande | Produit |
|---|---|---|
 | 900200 | Découper à la cote fixeDécouper à la cote fixe, tous les types de planète sauf KG, MinE |
 | 900601 | Perçage Planet 5x13 mm, symétrique (indiquer l’axe de perçage)Perçage Planet 5x13 mm, symétrique, pour largeur de profilé 13 et 20 mm |
| 900190L | Perçage Planet 5x13 mm asymétrique DIN G (indiquer l’axe de perçage)Perçage Planet 5 x 13 mm, asymétrique, pour targette/crémone (standard, acoustique optimale), pour largeur de profil 13 et 20 mm, DIN L (gauche) |
| 900190R | Perçage Planet 5x13 mm asymétrique DIN D (indiquer l’axe de perçage)Perçage Planet 5 x 13 mm, asymétrique, pour targette/crémone (standard, acoustique optimale), pour largeur de profil 13 et 20 mm, DIN R (droite) |
 | 900280 | Perçage Planet Ø10 mm pour profilés de 20 mm (indiquer l’axe de perçage)Perçage Planet Ø10, mm, pour largeur de profilé 20 mm, convient pour tringle de crémone Ø10 mm |
 | 900390 | Planet TR125 double raccourcissement (indiquer l’axe de perçage)Double raccourcissement Planet TR125, convient pour le perçage 5 x13 / Ø10 / Ø8 |
 | 900911 | Option «plus» pour Planet RSOption «plus» pour une isolation acoustique maximale jusqu'à 54 dB pour Planet RS |
 | 900895 | Lèvre oblique pour sols irréguliers (profils de 20 mm)Lèvre oblique pour sols irréguliers, pour profils 20 mm, DIN L/R |
 | 900909 | Déclenchement inversé, plateau de traction 50 mmDéclenchement inversé (déclenchement en traction), plaque de traction 20 x 8 x 50 mm, pour Planet HS, FT, RH, RF, RO, RS, PU, GH, TW, US |
 | 902084 | Déclenchement inversé, plateau de traction 70 mmDéclenchement inversé (déclenchement en traction), plaque de traction 20 x 8 x 70 mm, pour Planet HS, FT, RH, RF, RO, RS, PU, GH, TW, US |
 | 902085 | Déclenchement inversé, plateau de traction 80 mmDéclenchement inversé (déclenchement en traction), plaque de traction 20 x 8 x 80 mm, pour Planet HS, FT, RH, RF, RO, RS, PU, GH, TW, US |
 | 900913 | Modèle sans silicone TPEVariante sans silicone TPE (uniquement pour lèvres rondes, certificat sur demande) |
 | 900916 | Montage vertical du joint à abaissementMontage vertical du joint à abaissement, pour tous les types Planet |
 | 900793 | Mécanique résistante à la corrosionMécanique résistante à la corrosion pour profilés de 13 ou 20 mm, après clarification |
 | 900915 | Montage en haut du joint à abaissementMontage en haut du joint à abaissement, pour tous les types Planet |
 | 900917 | Montage du joint à abaissement en position horizontale/en haut/mécanisme de porte coulissanteMontage du joint à abaissement en position horizontale/haute, uniquement pour portes coulissantes |
 | 900918 | Modèle parois pliantes G-GVersion pour parois pliantes G-G, pour presque tous les types Planet |
 | 900440 | Saillie en siliconeSaillie en silicone, côté charnières : x mm ; côté serrure : y mm, pour tous les types Planet |
 | 900908 | Version pour porte coulissanteVersion pour porte coulissante, fermeture DIN G/D |
 | 900920 | Version porte pivotanteVariante pour porte pivotante, pour profils de 13 mm et 20 mm: Planet HS, HS-plus, FT, FT-plus, RH, RF, MF, MF-plus, RO, RO-plus, RS et PU; sur demande |
